Systemy rozgłoszeniowe marki Inter-M. Kompletna oferta urządzeń rozgłoszeniowych – od prostych modułów po rozwiązania zintegrowane

Printer Friendly and PDF


Od przeszło 25 lat Inter-M dostarcza odbiorcom swoich produktów najwyższej klasy rozwiązania w dziedzinie systemów rozgłoszeniowych. Inter-M posiada w swojej ofercie szeroką gamę produktów – od prostych modułów mających określone funkcje po kompletne, zintegrowane rozwiązania z dziedziny transmisji dźwięku i obrazu. Z punktu widzenia projektanta systemu dźwiękowego daje to dużą elastyczność – umożliwia realizację nawet najbardziej skomplikowanych projektów, jak i mało rozbudowanych aplikacji z wykorzystaniem produktów tego samego producenta. Z początkiem 2009 roku firma Ambient System związała się z Inter-M jako wyłączny przedstawiciel i wyłączny dystrybutor tej marki w Polsce. Celem niniejszego artykułu jest zaznajomienie czytelnika z potencjałem urządzeń wprowadzanych przez Inter-M na polski rynek. Osoby zainteresowane tą tematyką mogą poszerzyć swoją wiedzę oraz zobaczyć, jak działają poszczególne systemy, podczas regularnych szkoleń technicznych, prowadzonych przez firmę Ambient System.

Produkty z oferty Inter-M można podzielić na dwie zasadnicze kategorie: produkty analogowe oraz cyfrowe. W przypadku pierwszej z tych grup sterowanie, dystrybucja sygnałów oraz transmisja dokonywane są konwencjonalnymi, analogowymi metodami. Wśród systemów cyfrowych dostępne są dwa rozwiązania – systemy z analogowym przetwarzaniem i analogową dystrybucją dźwięku zamiast sterowania cyfrowego, a także systemy całkowicie cyfrowe.

Tab. 1. Przegląd systemów rozgłoszeniowych firmy Inter-M

Czynnikami decydującymi przy doborze systemu do aplikacji są zazwyczaj rozmiar instalacji oraz zapotrzebowanie na specyficzną funkcjonalność urządzeń. Z tego względu w ofercie znaleźć można takie urządzenia, jak PCT-620 – kompaktowy, prosty w obsłudze wzmacniacz miksujący z wbudowanymi źródłami dźwięku (CD, tuner FM), ale też systemy multimedialne, np. IPC-III. Przy projektowaniu musi być brana pod uwagę także zdolność urządzeń nagłośnieniowych do współpracy z innymi współistniejącymi w obiekcie systemami, na przykład z systemem sygnalizacji pożaru. Dalsza część artykułu zawiera informacje o charakterze poglądowym, dotyczące wybranych, aktualnie wprowadzanych na rynek produktów Inter-M o dużej funkcjonalności.

System PAC-5000 – wielka funkcjonalność w małej obudowie

PAC-5000 jest najnowszym produktem PA przeznaczonym do małych i średniej wielkości aplikacji. PAC umożliwia obsługę wielu stref, odtwarzanie muzyki z wielu źródeł (tuner FM, czytnik CD, pamięć stała oraz host USB) oraz możliwość realizacji komunikatów alarmowych. W modelu tym zastosowano dwie niezależne szyny rozgłaszania oraz dwa niezależne wzmacniacze o mocy 120 W w klasie D, co ­pozwala na jednoczesną transmisję dwóch programów muzycznych do grup stref A oraz B. Pojedyncza jednostka PAC obsługuje 24 strefy, zaś system można rozbudować do 120 stref poprzez zastosowanie pięciu jednostek w trybie master-slave. Do PAC-5000 można przyłączyć maksymalnie cztery pulpity mikrofonu ­wyniesionego. Dodatkowo urządzenie ma pięć wejść mikrofonowych oraz dwa wejścia typu chinch. Ponadto w panelu przednim umieszczono pojemnościowy mikrofon strażaka.

Fot. 1. PAC-5000 – zintegrowany system Public Adress

Fot. 2. PCT-620 – kompaktowy wzmacniacz mocy ze zintegrowanymi źródłami dźwięku i obsługą stref

System PAC może być wykorzystywany jako system nadawania komunikatów alarmowych – wyposażono go w terminal wejść czujników przeciwpożarowych oraz ładowarkę akumulatorów, która pozwala pracować przy zaniku zasilania. Ze względu na niezwykłe połączenie funkcji oraz zastosowanie najnowszej technologii PAC-5000 pozwala zredukować koszty, czas i przestrzeń potrzebną do instalacji.

System PAC jest idealnym rozwiązaniem dla szkół, hoteli, kompleksów wypoczynkowych oraz niewielkich obiektów handlowych.

System IPC – zaawansowany cyfrowy  system rozgłaszania

System IPC jest w pełni cyfrowym, zintegrowanym systemem rozgłoszeniowym. Składa się z szeregu komponentów, które, odpowiednio połączone, dają projektantowi ogromną liczbę funkcji.




Rys. 1. IPC – schemat ideowy systemu nagłośnienia wykorzystującego system IPC

Sercem systemu jest jednostka SI-100, która pełni rolę menadżera i terminala wejściowego/wyjściowego. Jednostka umożliwia podłączenie do ośmiu pulpitów mikrofonów wyniesionych oraz do ośmiu źródeł zewnętrznych, którymi może sterować za pośrednictwem portów szeregowych lub dwóch portów DIGI-LINK. SI-100 posiada ponadto wbudowane źródła dźwięku w postaci czytnika CD oraz odtwarzacza mp3/wma, który odtwarza pliki z pamięci stałej urządzenia lub hosta USB. Wygodę użytkowania zapewnia użycie SM-100 (dotykowego, calowego wyświetlacza LCD) jako sterownika systemu. Alternatywnie jako interfejs sterujący można wykorzystać sterownik AMX/Crestron lub ­komputer PC połączony z jednostką SI-100. System IPC umożliwia stworzenie do 156 stref nagłośnienia, które konfigurowane są w oparciu o cyfrowe wzmacniacze SP-100. Ogromną zaletą systemu jest całkowicie cyfrowa komunikacja pomiędzy urządzeniami w systemie a jednostką zarządzającą SI-100, która odbywa się poprzez pojedyncze medium w postaci kabla CAT-5. Przez kabel przesyłane są jednocześnie dane sterujące, komunikacyjne oraz przekaz audio. Zastosowanie tego medium transmisyjnego pozwala rozproszyć system w instalacjach wielkopowierzchniowych, uzyskać niezwykłą odporność na zakłócenia i szumy, a także zredukować koszty i czas instalacji.

System IPC-3 – następny krok w rozwoju systemów transmisji sygnału audio-wideo

System IPC-3 stanowi rozwiązanie totalne w dziedzinie rozgłaszania za pośrednictwem IP. Łączy w sobie możliwości rozgłaszania sygnałów cyfrowych i analogowych, telefonii PSTN oraz transmisji danych za pośrednictwem protokołu UTP przez siec gigabitową. System ma pełną funkcjonalność systemu IPC w zakresie dźwięku, sterowania oraz obsługi komunikatów alarmowych wraz ze współpracą z centralą sygnalizacji pożarowej. Ponadto umożliwia transmisję danych oraz wysokiej jakości wideo. Całkowita liczba obsługiwanych strumieni audio wynosi sześć, zaś liczba strumieni wideo o standardowej rozdzielczości – osiem. Rolę uniwersalnych nadajników/odbiorników sygnału pełni Set-top-box. Urządzenie to posiada wejścia audio-wideo, kodery dźwięku i obrazu oraz wbudowany ruter przewodowy.

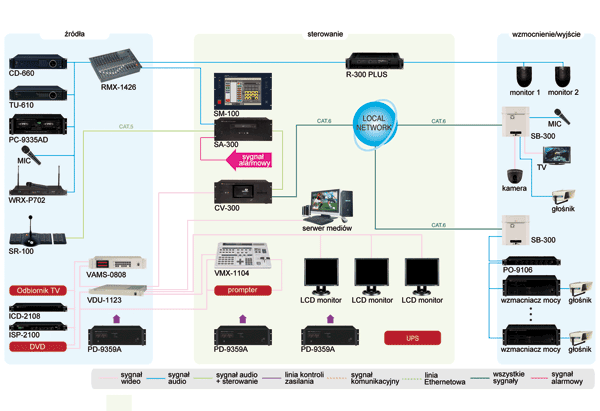

Rys. 2. IPC-3 – schemat instalacji multimedialnej wykorzystującej elementy systemu IPC-3

System IPC-3 został stworzony z myślą o nowoczesnych centrach konferencyjnych, instytucjach dydaktycznych oraz przybytkach kultury.

Opisane powyżej systemy, a także pojedyncze urządzenia z katalogu Inter-M: wzmacniacze miksujące, matryce sterujące, procesory DSP, końcówki mocy czy źródła dźwięku, znajdują się w nowej ofercie firmy Ambient System. Oferta obejmuje w sumie ponad 300 urządzeń. Proponowany zakres rozwiązań pozwala na nagłośnienie wszelkich obiektów –małe punkty handlowe, pensjonaty, duże centra handlowe, szkoły, obiekty sportowe i użyteczności publicznej.

Krzysztof Młudzik
Ambient System

Zabezpieczenia 5/2009
