RBH - program za darmo (cz. 1)

Printer Friendly and PDF

Każdy lubi dostać coś gratis lub w prezencie. Wzięła to pod uwagę w swej strategii sprzedaży firma RBH i uwzględniła w ofercie dotyczącej systemów kontroli dostępu. Do zakupionego sprzętu (kontrolerów) dołączona jest płyta CD z programem nadzorczym KD (bezpłatna licencja) oraz kompletną dokumentacją systemu.

RBH - referencje

Na wstępie kilka słów na temat firmy RBH - Access Technologies Inc. Firma powstała 1 marca 1995 roku, dzięki czemu posiada aktualnie spore doświadczenie w branży systemów zabezpieczeń elektronicznych. Główna siedziba firmy zlokalizowana jest w Toronto w Kanadzie. Zespół doświadczonych programistów, projektantów i konstruktorów zatrudnionych w firmie gwarantuje solidne, pełne innowacji rozwiązania. Dewizą firmy są: jakość, integracja, innowacje i funkcjonalność.

Firma zajmuje się:
-    projektowaniem modułów kontrolerów, modułów rozszerzeń i paneli alarmowych;
-    opracowaniem programów nadzorczych do systemów KD (kontroli dostępu);
-    testowaniem produktów i oprogramowania;
-    szkoleniem dystrybutorów.

Sprzedaż produktów odbywa się poprzez sieć autoryzowanych dystrybutorów w 62 krajach na całym świecie. Program został przetłumaczony na 7 języków, w tym również na język polski. Oprogramowanie oraz sprzęt są systematycznie modernizowane poprzez dodawanie nowych funkcji i modułów.

Lista referencyjna obejmuje obiekty przemysłowe, biurowe, banki, szpitale, uczelnie oraz obiekty militarne.

Programy nadzorcze

Oprogramowanie jest mocnym punktem systemów oferowanych przez firmę RBH. Możemy je podzielić na 2 grupy:
- programy INTEGRA,
- programy AXIOM.

Programy te są przeznaczone zasadniczo do dwóch grup systemów (rozpatrywanych pod względem wielkości, czyli liczby kontrolowanych przejść), ale grupy te nakładają się w zakresie systemów średniej wielkości. Obie grupy programów charakteryzują się podobnymi funkcjami podstawowymi. Wspólną cechą jest przede wszystkim koncepcja jednej centralnej bazy danych oraz filozofia wielodostępu do serwera z dowolnego punktu sieci komputerowej, również poprzez Internet.

Charakterystyczną cechą obu programów jest także integracja wielu funkcji oferowanych przez różne systemy zabezpieczeń elektronicznych.

Niniejszy artykuł dotyczy wyłącznie systemów bazujących na programie INTEGRA. Sprzęt przeznaczony do tej grupy systemów przedstawiony będzie w kolejnych częściach artykułu.

INTEGRA32

Program nadzorczy INTEGRA32 oferuje następujące główne funkcje:

  • kontrola dostępu,
  • sygnalizacja alarmów,
  • CCTV i DVR,
  • projektowanie i nadruk fotoidentyfikatorów,
  • sterowanie automatyką budynku,
  • monitorowanie lokalizacji w trybach on-line i off-line.

Integracja powyższych funkcji tworzy bardzo elegancki system zarządzania nowoczesnym, inteligentnym budynkiem.

Zaawansowana 32-bitowa architektura programu i systemu została zaprojektowana do pracy w środowisku Windows XP Professional. Możliwa jest również poprawna praca programu w środowisku Windows 2000/2003. Program jest bardzo przyjazny dla użytkownika i nie wymaga zbyt dużego nakładu czasu na zapoznanie się z jego funkcjami.
Przeznaczony jest do obsługi małych i średnich systemów. Struktura systemu jest pokazana na załączonym schemacie ideowym i zostanie omówiona w dalszej części artykułu.

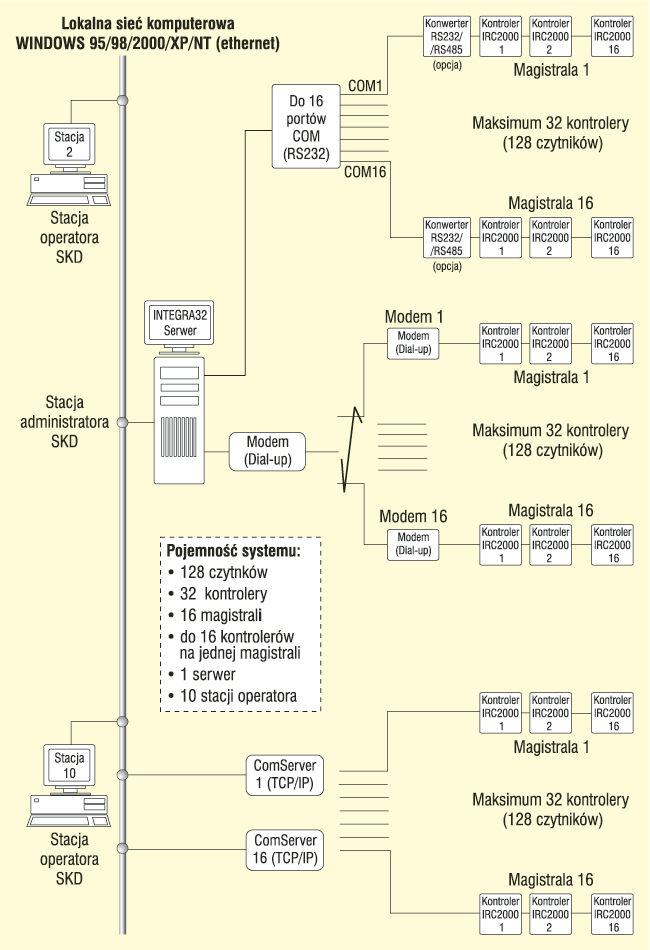

Schemat blokowy systemu RBH Integra32
Schemat blokowy systemu INTEGRA32



Opis najważniejszych funkcji systemu

Nowoczesna architektura

  • System został zaprojektowany tak, aby w pełni wykorzystać możliwości systemu operacyjnego Windows XP.

Zaawansowana struktura typu klient-serwer

  • Do 10 operatorów równocześnie może komunikować się z bazą danych na serwerze poprzez sieć LAN/WAN.

Zarządzanie wieloma lokalizacjami

  • System umożliwia zarządzanie wieloma lokalizacjami z jednego stanowiska, poprzez określenie ścieżki dostępu do serwerów lokalnych systemów.

Pojemność systemu:

  • do 99 operatorów z indywidualnie przydzielonymi hasłami, językiem menu i uprawnieniami,
  • do 32 kontrolerów IRC-2000/URC-2000,
  • do 64/128 czytników, 256 wejść linii dozorowych i 256 wyjść sterujących,
  • do 16 magistrali połączonych z programem bezpośrednio, poprzez sieć LAN/WAN lub modem,
  • pamięć 5000 kart i poziomów dostępu na każdy kontroler (rozszerzalna do 8000),
  • 32 terminarze po 8 stref czasowych każdy,
  • 40 definiowanych dni świątecznych;
  • 10-cyfrowy numer karty.

Podwójne użycie karty

  • Odpowiednio uprawnioną kartą można zaryglować bądź odryglować drzwi na stałe, poprzez dwukrotne zbliżenie jej do czytnika, bez konieczności dostępu do programu na stacji operatora.

Tryb uzbrojenia drzwi - wysoki stopień zabezpieczenia

  • Tryb taki można włączyć poprzez użycie karty, „link" lub ze stacji operatora. Uniemożliwia on dostęp osobom, które nie mają odpowiednich uprawnień.

Poczwórne użycie karty

  • Odpowiednio uprawnioną kartą użytkownik może uzbroić bądź rozbroić drzwi na stałe, poprzez czterokrotne zbliżenie jej do czytnika.

Sterowanie windami

  • Pojedynczy kontroler, poprzez 2 czytniki, może kontrolować 2 kabiny windowe.
  • Do 1 kontrolera URC-2000 można dołączyć do 4 modułów ELEV8 (8 wyjść przekaźnikowych).
  • Maksymalna liczba pięter - 32 (np. 2 piony po 16 pięter lub 1 pion do 32 pięter).

Indywidualne uprawnienia dla osób niepełnosprawnych

  • Użytkownik niepełnosprawny może mieć więcej czasu na otwarcie drzwi po użyciu swojej karty w czytniku.

Anti-passback

  • Ta funkcja wiąże się z koniecznością użycia karty w czytniku wejścia i wyjścia. Jest dostępna zarówno w wersji lokalnej jak i globalnej, „miękkiej" (sygnalizuje błąd lokalizacji karty, ale udziela dostępu zezwolonego) lub „twardej" (sygnalizuje błąd lokalizacji karty, i nie udziela dostępu zezwolonego) oraz w połączeniu z kontrolą stref.

„Linki" kodowe, lokalne oraz globalne

  • „Linki" to wykonywane automatycznie sekwencje poleceń, inicjowane poprzez wpisanie kodu z klawiatury zintegrowanej z czytnikiem lub zdarzenie związane z wybranym elementem, limitowane czasowo.

Potwierdzanie alarmów

  • Alarmy generowane przez system mogą wymagać od operatora potwierdzenia w określonym przedziale czasu, przy czym ustala się priorytety i instrukcje dla służb ochrony.

Funkcje dodatkowe:

  • kontrola tzw. śluzy, czyli weryfikacja stanu drugich drzwi przed wydaniem zezwolenia na dostęp do drzwi pierwszych (w ramach jednego kontrolera);
  • opóźnienie odryglowania drzwi zgodnie z terminarzem, do czasu użycia pierwszej karty;
  • alarm wstępny i właściwy po przetrzymaniu drzwi;
  • możliwość przypisania do 10 kart jednemu użytkownikowi;
  • tryb użycia karty i kodu oraz odryglowanie/zaryglowanie zgodne z terminarzem;
  • wyświetlanie zdjęć użytkownika po użyciu karty;
  • raporty zdarzeń, bazy danych i rejestracja czasu pracy.
Integracja z CCTV

Integracja systemu KD z systemem telewizji dozorowej CCTV odbywa się poprzez sieć LAN/WAN lub Internet. Możliwa jest równoczesna współpraca z wieloma rejestratorami cyfrowymi różnych producentów (np. Pelco, Bosch).
Integracja umożliwia:

  • wyświetlanie obrazów z wybranych kamer na pulpicie stacji operatora systemu KD w dowolnej chwili;
  • automatyczne wyświetlanie obrazu z kamery przypisanej np. do drzwi lub innego elementu systemu w sytuacji alarmowej (np. sforsowanie drzwi);
  • sterowanie kamerami obrotowymi z menu, w oknie wideo;
  • programowane nagrania alarmowe, obejmujące również okres przed wystąpieniem alarmu.

Tak zintegrowane systemy KD i CCTV znacznie ułatwiają monitorowanie systemu i wizualną weryfikację alarmów bez konieczności przemieszczania się po obiekcie. Dodatkowo menu kontekstowe związane z danym elementem umożliwia wykonywanie i weryfikację określonych operacji, np. odryglowanie/zaryglowanie drzwi, włączenie/wyłączenie trybu itp. Z poziomu tego menu możliwy jest także eksport plików wideo lub pojedynczych klatek.

Fotoidentyfikatory

Opcja ta jest w pełni zintegrowana z programem Integra32 i umożliwia wykonanie projektu oraz nadruku na czystej karcie fotoidentyfikatora. Jest to bardzo użyteczne narzędzie dla administratora systemu odpowiedzialnego za wydawanie kart dostępu. Integracja umożliwia bowiem korzystanie z jednej, wspólnej bazy danych, dzięki czemu dane personalne użytkownika są automatycznie wstawiane do odpowiednich pól szablonu. Wydrukowany w ten sposób szablon gwarantuje profesjonalny wygląd fotoidentyfikatora.

Główne cechy tej opcji:

  • możliwość wykonania dwustronnego projektu i nadruku,
  • opcjonalne (oprócz zdjęcia) pole podpisu i odcisku palca,
  • współpraca ze standardowymi kartami do obsługi kamer wideo, pracującymi pod Windows (ang. capture cards),
  • kodowanie ścieżki magnetycznej,
  • bezpośredni dostęp do ustawień drukarki,
  • możliwość definiowania wielu szablonów.

Integracja z systemem automatyki budynku i sterowania oświetleniem

Zlokalizowane na module kontrolera IRC-2000 wejścia linii dozorowych oraz wyjścia sterujące umożliwiają integrację z systemem automatyki budynku, sterowania oświetleniem itp. Jest to możliwe dzięki wbudowanym w program Integra32 mechanizmom sterowania wyjściami - automatycznego (zgodnie z terminarzem) lub poprzez system „linków".

Integracja z zewnętrznym systemem alarmowym

Program Integra32 umożliwia również integrację z centralami alarmowymi. Aktualnie oferta dotyczy urządzeń takich producentów, jak Bosch i Electronics Line Gold (Summit). Integracja polega na wykorzystaniu modułu PC100 do komunikacji pomiędzy programem nadzorczym a centralą alarmową. Jest to więc integracja na poziomie protokołu. Moduł PC100 pełni rolę konwertera formatu i umożliwia wysyłanie poleceń oraz wymianę informacji pomiędzy systemem kontroli dostępu i centralą alarmową w zakresie np. uzbrajania/rozbrajania.

Podsumowanie

Powyższy opis nie prezentuje oczywiście wszystkich funkcji i szczegółów. Zainteresowanych czytelników odsyłam jak zwykle do materiałów źródłowych, czyli do dokumentacji dostępnej na CD i na stronie http://www.aat.pl, w dziale Oprogramowanie. Najlepszym rozwiązaniem jest zainstalowanie na własnym komputerze w pełni funkcjonalnej wersji demonstracyjnej programu Integra32, którą można otrzymać bezpłatnie wraz z dokumentacją w naszej firmie. Zapraszam równocześnie do lektury kolejnych numerów Zabezpieczeń, w których zostanie zaprezentowany sprzęt, wykorzystywany w systemie Integra32.

Ryszard Sobierski
AAT-T

Zabezpieczenia 1/2006
