Niewidoczny system ochrony obwodowej nowej generacji

Printer Friendly and PDF

Urządzenia do ochrony obwodowej obiektów są coraz lepsze, jednak wśród „nowości” pojawiają się też urządzenia, w przypadku których nowością jest tylko logotyp i nazwa, natomiast cała reszta jest powieleniem dobrze znanych i dawno stosowanych schematów.

fot1

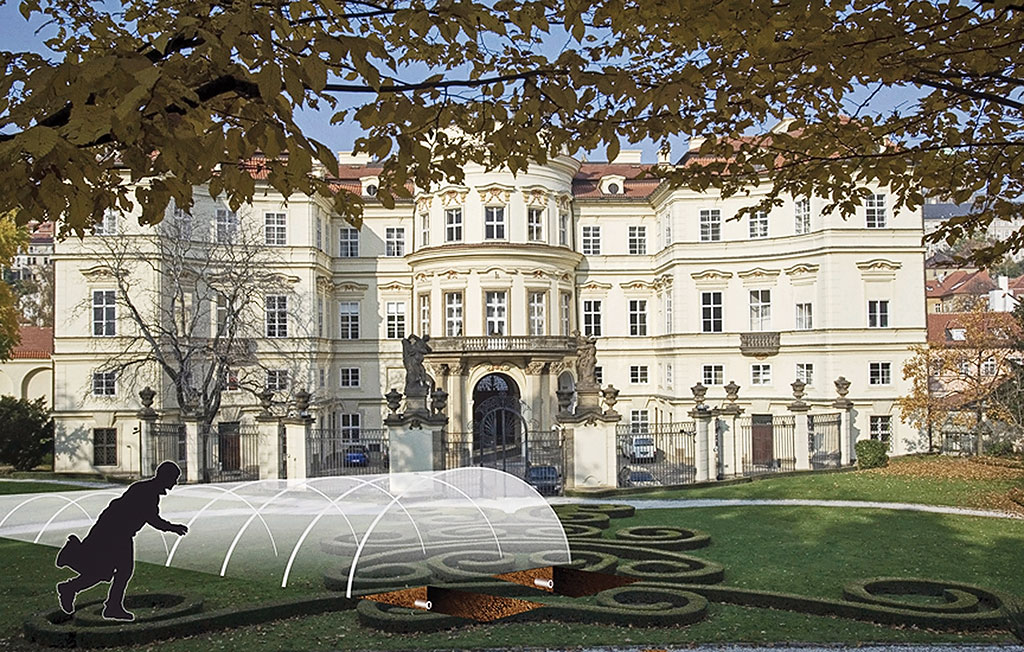

Fot. 1. System Omnitrax

Jak zatem testowane są systemy ochrony, zanim trafią na rynek? – Odwiedziliśmy centrum badawczo-rozwojowe firmy Senstar, która od blisko trzydziestu lat chroni tysiące obiektów w ponad osiemdziesięciu krajach. Jesienią 2006 roku firma wprowadziła na rynek Omnitrax – nowej generacji system przeznaczony do wykrywania wtargnięć intruzów. Jego elementem jest zakopywany kabel koncentryczny z niepełnym ekranowaniem, wytwarzający przestrzenną strefę detekcji. System ten ma dotychczas niespotykane cechy i zalety. Firma Senstar wprowadziła rewolucyjne zmiany technologiczne, które mogą wyznaczyć nowy trend – mówi Mariusz Popenda, właściciel firmy ZBAR.

Prace badawcze i testy systemu Omnitrax przed jego wielką światową premierą i wdrożeniem do seryjnej produkcji trwały ponad pięć lat. Wykazano między innymi dużą skuteczność wykrywania intruzów – ponad 99% w przypadku osób ważących więcej niż 35 kilogramów.

Bezsporna innowacyjność systemu Omnitrax polega na tym, że system ten monitoruje i niezależnie analizuje stan każdego pojedynczego odcinka kabla sensorycznego, lokalizując obecność intruza z dokładnością do jednego metra. Dzięki temu nie ma licznych ograniczeń systemów poprzednich generacji. Pojedynczy zestaw zabezpiecza odcinek o długości do ośmiuset metrów. Istnieje możliwość programowania i tworzenia wielu dowolnych stref detekcji, które są niezależnie diagnozowane i raportowane, bez względu na fizyczne rozmieszczenie sensorów. Istnieje również niespotykana w innych systemach możliwość kalibracji czułości z dokładnością do jednego metra, która umożliwia kompensację zmian powodowanych ułożeniem kabla sensorycznego w różnych podłożach, na różnej głębokości (np. podłoże piaszczyste może przechodzić w gliniaste, gleba może przechodzić w asfalt itd.). Dzięki temu możemy swobodnie programować wrażliwość wybranych odcinków sensora, a także ich czasową lub stałą dezaktywację.

Kable sensoryczne w systemie Omnitrax mogą służyć do zasilania i przesyłania danych. Nie ma konieczności układania dodatkowego okablowania pomiędzy sterownikami stref. Sygnały alarmowe mogą być odbierane bezpośrednio z przekaźników sterownika lub przesyłane cyfrowo kablami sensorycznymi. Strefy detekcji można dowolnie, wirtualnie rekonfigurować bez konieczności fizycznego przeinstalowywania urządzeń.

fot2

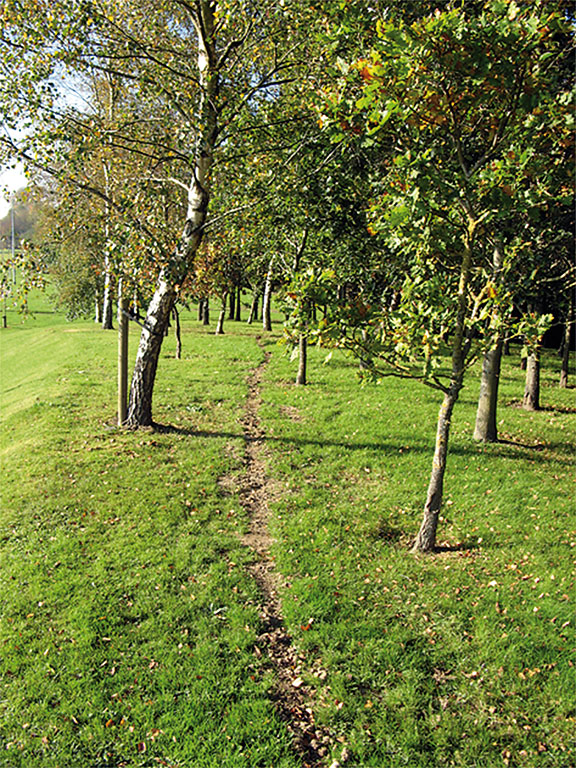

Fot. 2. Możliwość ułożenia kabla sensorycznego pomiędzy drzewami

Kable sensoryczne Omnitrax mogą być instalowane w większości naturalnych gleb, pod betonem, asfaltem, podłożem utwardzonym za pomocą kruszywa albo kostki brukowej etc. Pole detekcji jest tym silniejsze i większe, im lżejsza jest nawierzchnia, na przykład w lekkich glebach piaszczystych, asfalcie czy betonie. W ciężkim podłożu, takim jak choćby czarnoziem lub glina, pole elektromagnetyczne jest osłabione. Omnitrax umożliwia precyzyjną kalibrację czułości i niwelację różnic poprzez ustawienie odmiennych wartości progowych dla każdego metrowego odcinka aktywnego kabla. Dzięki temu system może działać poprawnie niezależnie od rodzaju podłoża. Kable sensoryczne możemy układać dowolnie, z zachowaniem określonych zasad instalacji, również pomiędzy drzewami.

Wszelkie przeszkody w miejscu przebiegu kabli sensorycznych mogą zmniejszać skuteczność detekcji, dlatego producent precyzyjnie określił zasady dotyczące zachowania dopuszczalnych odległości pomiędzy przeszkodami a kablami sensorycznymi.

System Omnitrax zapewnia ochronę przeciwprzepięciową na kablach sensorycznych i na wszystkich dodatkowych wejściach i wyjściach. Jest odporny na zakłócenia powodowane przez zjawiska atmosferyczne i nie reaguje na obecność zwierząt.

Instalacja kabli sensorycznych Omnitrax jest tania, łatwa i szybka. Nie wymaga użycia ciężkiego sprzętu ani rozległych wykopów. Wystarczy rowek o szerokości 10 cm i głębokości około 20 cm (w zależności od rodzaju podłoża), który w ciągu kilku godzin można wykopać ręcznie bądź za pomocą małej koparki i zagęszczarki gruntu. Różnice głębokości, na jakiej w danym miejscu będzie znajdował się kabel, zostaną skompensowane poprzez regulację ustawień progowych.

System Omnitrax w niewidoczny sposób dostarcza precyzyjnych informacji dotyczących wtargnięcia intruza na chroniony obszar. Każdą ze stref detekcji można skonfigurować tak, aby idealnie pasowała do naszych wymagań i informowała o wystąpieniu konkretnych sytuacji. W razie zagrożenia system powiadomi nas cichym albo głośnym alarmem, komunikatem lub wykona inną, uprzednio zaprogramowaną czynność.

System Omnitrax charakteryzuje się długą żywotnością i bezawaryjnością. Testy wykazały, że wymiana uszkodzonego bloku elektroniki oraz zaprogramowanie, uruchomienie i skalibrowanie systemu zajmuje nie więcej niż 30 minut. Koszty serwisowania nie są wysokie.

Karolina Zasada
ZBAR

Zabezpieczenia 2/2013





rys1

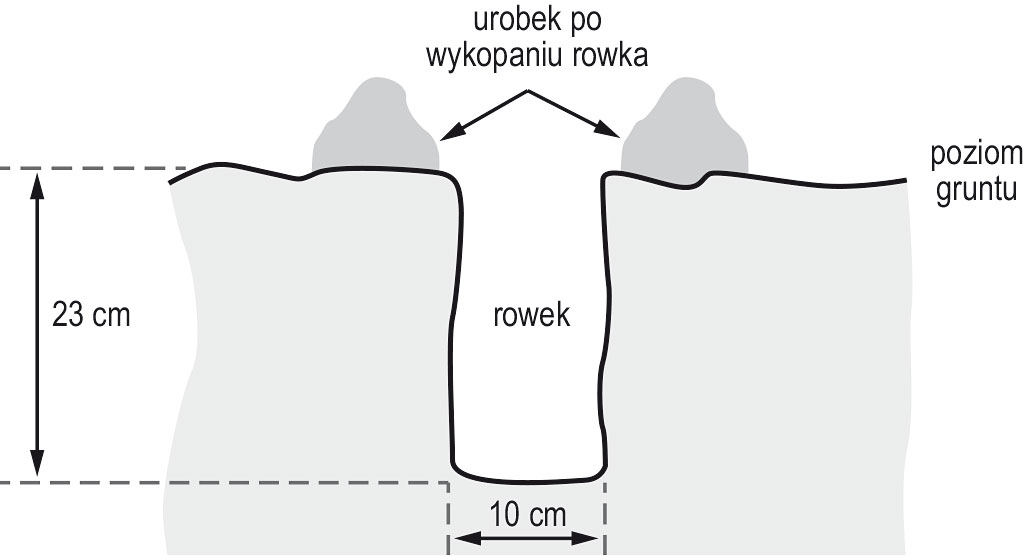

Rys. 1. Wymiary rowka na kabel
