Czujki serii SL firmy OPTEX nowa jakość barier podczerwieni

Printer Friendly and PDF

leadW dzisiejszych czasach już nie trzeba nikogo przekonywać do ochrony zewnętrznej. Zastosowanie czujek liniowych do ochrony obwodowej czy czujek przestrzennych do ochrony obszaru pośredniego (pomiędzy budynkiem a ogrodzeniem), często wraz z kamerami telewizji dozorowej, stanowi dziś standard, nie tylko w przypadku obiektów podwyższonego ryzyka, ale coraz częściej również firm, magazynów, dozorowanych placów i domów prywatnych.

Jednym z najpopularniejszych urządzeń używanych do ochrony obwodowej są bariery poczerwieni. Są to czujki składające się z części nadawczej i odbiorczej, emitujące wiązki światła podczerwonego, których przecięcie powoduje aktywację alarmu. Jest to rozwiązanie pozornie bardzo proste, lecz w rzeczywistości istnieje szereg trudności technologicznych, co powoduje, że tylko nieliczne urządzenia dostępne na rynku są naprawdę skuteczne.

fot_1

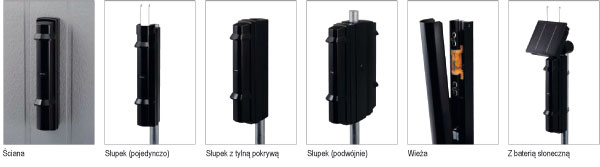

Fot. 1. Akcesoria montażowe barier SL

Firma OPTEX tworzy zaawansowane rozwiązania służące do detekcji intruza, oferuje urządzenia wykorzystujące podczerwień, między innymi wspomniane bariery, i jest w tej dziedzinie niekwestionowanym liderem. Dystrybutorzy i instalatorzy wykorzystują bariery OPTEX od wielu lat. Firma oferuje wiele urządzeń wraz z akcesoriami. Ich cena jest dość niska w stosunku do bardzo wysokiej jakości zastosowanych materiałów oraz zaawansowania technologicznego. Najnowsze czujki OPTEX określają nowy standard.

„SL” to skrót od „Smart Line”. Znaczenia słowa „smart” to „bystry”, „sprytny”, ale również „elegancki”. Wszystkie te określenia pasują do nowych barier OPTEX. Wszystkie czujki serii pasują do siebie wizualnie, co odpowiada rosnącym wymaganiom estetycznym użytkowników. Nie ma to wpływu na funkcjonalność obudowy. Już na pierwszy rzut oka nasuwają się skojarzenia z barierami cyfrowymi serii AX-350DH. Wysokiej jakości poliwęglan oraz charakterystyczne „daszki” w okolicy wiązek górnych i dolnych spełniają swoje funkcje. Poliwęglan zapewnia dużą odporność na uszkodzenia mechaniczne (ten sam materiał służy do produkcji kasków hokejowych i motocyklowych), a wspomniane „daszki” stanowią element ochrony przed zaszronieniem powierzchni obudowy przy niskich temperaturach. Dzięki zastosowaniu charakterystycznej elastycznej uszczelki uzyskano stopień szczelności obudowy IP65, czyli zagwarantowana jest pełna ochrona przed pyłem oraz bryzgami wody. Wytrzymała i szczelna obudowa zapewnia niezawodną pracę urządzenia nawet w najtrudniejszych warunkach środowiskowych. Warto zwrócić uwagę na niewielkie rozmiary czujki (szerokość 83 mm i głębokość 94 mm; inny model – przy tej samej wysokości – miał szerokość 112 mm i głębokość 131 mm). Dzięki temu jest ona bardziej smukła i mniej widoczna.

fot_2

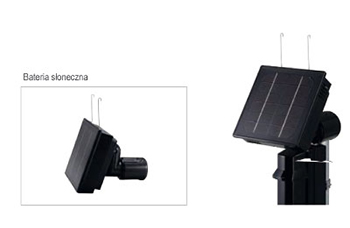

Fot. 2. Moduł zasilania z odnawialnych źródeł energii

fot_3

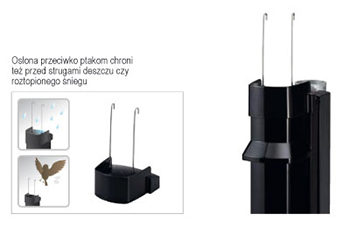

Fot. 3. Osłona przeciw ptakom



W najnowszych czujkach OPTEX są wszystkie najwyższej klasy rozwiązania charakterystyczne dla barier OPTEX: wysoka koncentracja wiązek podczerwieni zapewniająca poprawną pracę przy 99-procentowej utracie sygnału, identyfikacja zakłóceń środowiskowych z odrębnym wyjściem (D.Q.) czy regulacja czasu przerwania wiązki. Dostępne są także modele z czterema kanałami synchronizacji (można zainstalować wiele nie zakłócających się wzajemnie barier na niewielkiej przestrzeni) oraz bariery zasilane bateryjnie, które pobierają bardzo mało prądu. Za nową konstrukcją obudowy kryje się nowy układ optyczny. Dotychczasowe czujki firmy OPTEX wykorzystywały pojedyncze wiązki z optyką zwierciadlaną, co wynikało z ograniczeń technologii produkcyjnych, jednak nastąpił rozwój – tak wielki, iż po doświadczeniach z modelami krótkiego zasięgu (od 20 m do 60 m) zdecydowano się na zastosowanie optyki soczewkowej oraz zwiększenie liczby wiązek do czterech, także w barierach o zasięgu 100 i 200 m. To właśnie umożliwiło daleko idące zmiany w konstrukcji obudowy oraz zmniejszenie jej wymiarów.

Skuteczność nawet najlepszej pod względem technologicznym i konstrukcyjnym czujki jest uzależniona od sposobu jej zainstalowania. W związku z tym centralną część czujki wykonano z tworzywa w jaskrawopomarańczowym kolorze, aby ułatwić wstępne strojenie optyczne (jaskrawe kolory są lepiej widoczne w terenie, przykładem mogą być kamizelki odblaskowe). Nowy celownik optyczny do strojenia jest jaśniejszy i ma dwukrotne powiększenie, dzięki czemu łatwiej interpretować uzyskane wyniki. Samo strojenie odbywa się za pomocą dwóch pokręteł i nie wymaga stosowania narzędzi. Zupełnie nowatorskim rozwiązaniem jest funkcja automatycznego strojenia wiązek. Tak jak autofocus w aparacie fotograficznym wyreguluje ostrość przed zrobieniem zdjęcia, opcjonalne urządzenie BAU-1 dostroi automatycznie wiązkę czujki poprzez optymalne ustawienie głowicy. Dzięki temu praca instalatora stanie się prostsza.

fot_4

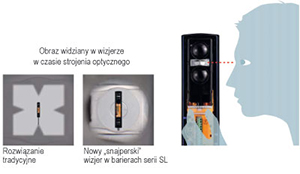

Fot. 4. Celownik optyczny do strojenia wstępnego

W pierwszej kolejności w ręce instalatorów trafi model zasilany z baterii – SL-350QFR/QNR. To pełnowymiarowa bariera podczerwieni o zasięgu pracy do 100 m, występująca w dwóch odmianach – QFR (z czterema kanałami synchronizacji i dedykowanym wyjściem zakłóceń środowiskowych D.Q.) oraz QNR (jeden niezmienny kanał synchronizacji oraz dedykowane wyjście D.Q.). To urządzenie jest odpowiedzią na rosnącą popularność systemów bezprzewodowych oraz zapotrzebowanie na profesjonalny sprzęt umożliwiający tworzenie systemów obwodowych w obiektach, w których z różnych przyczyn nie można zastosować rozwiązań tradycyjnych z pełnym lub częściowym okablowaniem. Dzięki ekstremalnie niskiemu zużyciu energii jeden zestaw baterii umożliwia działanie czujki w okresie od czterech do nawet dziesięciu lat. Dla porównania jedna dioda LED (np. wskaźnik trybu uśpienia telewizora) zużywa średnio dwa razy więcej energii niż dwa zestawy barier SL-350QFR! To unikatowe rozwiązanie stwarza nowe możliwości nie tylko w przypadku systemów ochrony obwodowej. Wszystkie nowe typy czujek zewnętrznych firmy OPTEX są zasilane bateryjnie. Dzięki temu można je dostosować do niemal każdego systemu bezprzewodowego i nie ma potrzeby ich modyfikowania. Aby podłączyć czujkę do nowego lub istniejącego systemu, wystarczy zastosować uniwersalny nadajnik z wejściem dodatkowego czujnika. Dzięki temu instalator może dobrać urządzenie, które jest odpowiednie do danego zadania w systemie ochrony obiektu. Asortyment dostępnych urządzeń jest duży, a korzyści wynikające z zastosowania systemu bezprzewodowego do ochrony zewnętrznej są bezsporne.

W zestawie akcesoriów znajdą się podgrzewacze, estetyczne pokrywy tylne i boczne (do montażu na słupku), zabezpieczenie przed ptakami czy moduł zasilania słonecznego. Asortyment produktów będzie składać się z czujek o zasięgach 50, 100 i 200 metrów, zasilanych przewodowo i z baterii, z możliwością zmiany kanałów synchronizacji, które można zastosować również w systemach bezprzewodowych. Łącznie to ponad dziesięć produktów o jednolitym wyglądzie, do których akcesoria są wymienialne. Nie jest to face-lifting istniejących modeli, to zupełnie nowy rozdział w zastosowaniu aktywnej podczerwieni w ochronie obwodowej.

W najbliższym czasie postaramy się przybliżyć czytelnikom pozostałe nowości firmy OPTEX.

Jarosław Gibas
Optex

Zabezpieczenia 2/2012
