Zintegrowane systemy Honeywell

Printer Friendly and PDF

Systemy zabezpieczeń dostępne na rynku mają przede wszystkim zapewnić bezpieczeństwo i spokój użytkownikom końcowym. Zainstalowane w obiektach przemysłowych, biurach i domach systemy kontroli dostępu, antywłamaniowe, pożarowe czy telewizji dozorowej przynoszą mniej korzyści, gdy nie są ze sobą zintegrowane. Dzięki integracji powstaje efekt synergii, do budowy systemów potrzebnych jest mniej materiałów, ich konserwacja jest zdecydowanie prostsza, a instalacja łatwiejsza i szybsza.

Honeywell stawia na integrację systemów, która stała się standardem w nowoczesnym zarządzaniu obiektami. Kontrola wszystkich podsystemów za pomocą jednego oprogramowania daje większe możliwości, pozwala ich użytkownikowi lepiej zarządzać procesami w obiekcie oraz ułatwia wyeliminowanie zagrożenia.

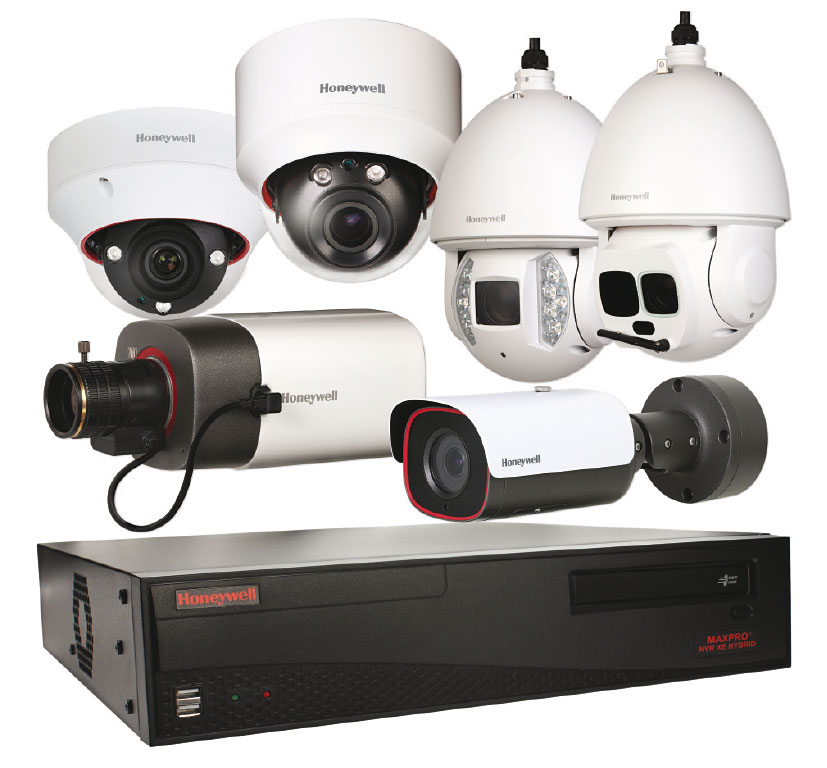

Fot. 1. Rodzina produktów IP marki Honeywell



Telewizja dozorowa i jej integracja z innymi systemami

Jednym z najważniejszych składników systemów zintegrowanych jest telewizja dozorowa. Zastosowanie jej daje możliwość wizyjnej weryfikacji przyczyn alarmów, a to z kolei pozwala odpowiednio dobrać środki zaradcze, m.in. odpowiednie procedury, co w efekcie wpływa na wydajność całego systemu.

Firma Honeywell ma do zaoferowania nowe, zaawansowane technicznie kamery IP z rodziny equIP i HDZ. Ich maksymalna rozdzielczość dochodzi do 4 Mpix i generują do 60 kl./s. Są wyposażone w elektrycznie sterowany obiektyw zmiennoogniskowy z funkcją autofocus. Wyróżnikiem serii są kamery z funkcją UltraLowLight, umożliwiającą uzyskanie bardzo dobrej jakości obrazu przy bardzo słabym oświetleniu, czyli wszędzie tam, gdzie standardowe kamery IP sobie nie radzą. Pomyślano także o estetyce i łatwości montażu. Dostępne są różne dopasowane kolorystycznie akcesoria – puszki, adaptery, uchwyty mocujące.

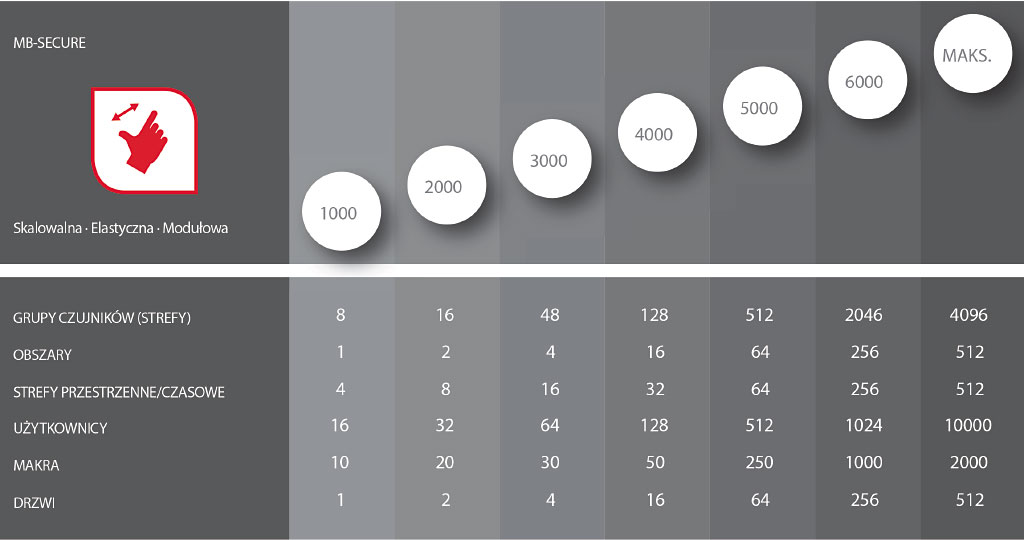

Rys. 1. MB-Secure – system alarmowy i kontroli dostępu w jednym



Honeywell oferuje również nową wersję rejestratorów sieciowych MAXPRO NVR 4.0 zarówno w wersji sprzętowej, jak i w postaci aplikacji na komputer PC. Najbardziej wydajna wersja sprzętowa obsługuje maksymalnie 128 kanałów wizyjnych (64 kamery), odbiera strumień danych przychodzących o przepływności do 256 Mb/s oraz wysyła strumień danych o przepływności do 425 Mb/s. Maksymalna pojemność dysków SAS zainstalowanych w ośmiu kieszeniach typu hotswap wynosi 48 TB. W celu podniesienia poziomu bezpieczeństwa zgromadzonych nagrań dyski mogą pracować w trybie RAID5 lub RAID6. System operacyjny wraz z oprogramowaniem nadzorczym jest zainstalowany na dwóch dyskach pracujących w trybie RAID1. Uzupełnieniem są dwa zasilacze typu hotswap.
Surrounding Cameras to jedna z wielu unikatowych funkcji rejestratora MAXPRO NVR. System rozpoznaje kamery sąsiadujące z wybraną kamerą główną i pozwala śledzić wybrany obiekt, który przemieszcza się między obszarami znajdującymi się w zasięgu sąsiednich kamer. Wystarczy dwukrotnie kliknąć na obrazie, na którym dany obiekt jest w danej chwili widoczny.

Video Archival to kolejna funkcja wynosząca rozwiązanie MAXPRO NVR 4.0 na wyższy poziom. Umożliwia ona automatyczną archiwizację materiału wizyjnego na zewnętrznym nośniku danych – macierzy pamięciowej, pamięci USB, dysku sieciowym. Archiwizacja może odbywać się w trybie całodobowo-całotygodniowym lub rozpoczynać o zaprogramowanej porze. Funkcja ta jest szczególnie przydatna w rozproszonych instalacjach z łączami internetowymi o ograniczonej przepustowości, gdzie sieć w godzinach normalnej pracy jest wykorzystywana do działań operacyjnych (np.: w bankach, w kinach, na stacjach benzynowych). W tym przypadku archiwizacja danych może odbywać się w nocy.

W celu ułatwienia pracy operatora do rejestratora MAXPRO NVR 4.0 wprowadzono funkcję SMART Motion Search. Pozwala ona zaznaczyć obszar danych, który jest interesujący dla użytkownika, i wyszukać go w zarejestrowanym materiale wizyjnym. Najlepszym przykładem wykorzystania tej funkcji może być obserwacja parkingu i próba określenia, kto i kiedy przebywał w pobliżu danego auta. Dzięki funkcji SMART Motion Search znalezienie wszystkich „podejrzanych” osób zajmie dosłownie chwilę.

Coraz bardziej popularne kamery 360° często nie są w pełni wykorzystywane przez użytkowników z powodu ograniczeń zastosowanych przez nich rejestratorów. Rejestrator MAXPRO NVR 4.0 ma funkcję Profile Cameras, która umożliwia  tworzenie wielu wirtualnych widoków z obrazu 360°, co znacznie ułatwia obserwację kontrolowanego obszaru.

Inne funkcje rejestratora MAXPRO NVR 4.0 to przeglądanie archiwum z użyciem wyłącznie klatek referencyjnych, użycie serwera detekcji ruchu i wiele innych.

Punktem wyjścia do integracji systemu telewizji dozorowej z innymi systemami  jest aplikacja zarządzania MAXPRO VMS. Oprogramowanie współpracuje z rejestratorami MAXPRO NVR oraz starszymi urządzeniami rejestrującymi Honeywell. Umożliwia tworzenie widoków z wielu lokalizacji, budowę ściany wizyjnej, wymianę wiadomości pomiędzy operatorami, sterowanie zdalnymi monitorami pracującymi w innych stacjach klienckich, tworzenie makro-reguł integrację z serwerem analitycznym ActiveAlert oraz wiele innych funkcji. Wszystko to powoduje, że produkty MAXPRO znajdą wiele zastosowań.

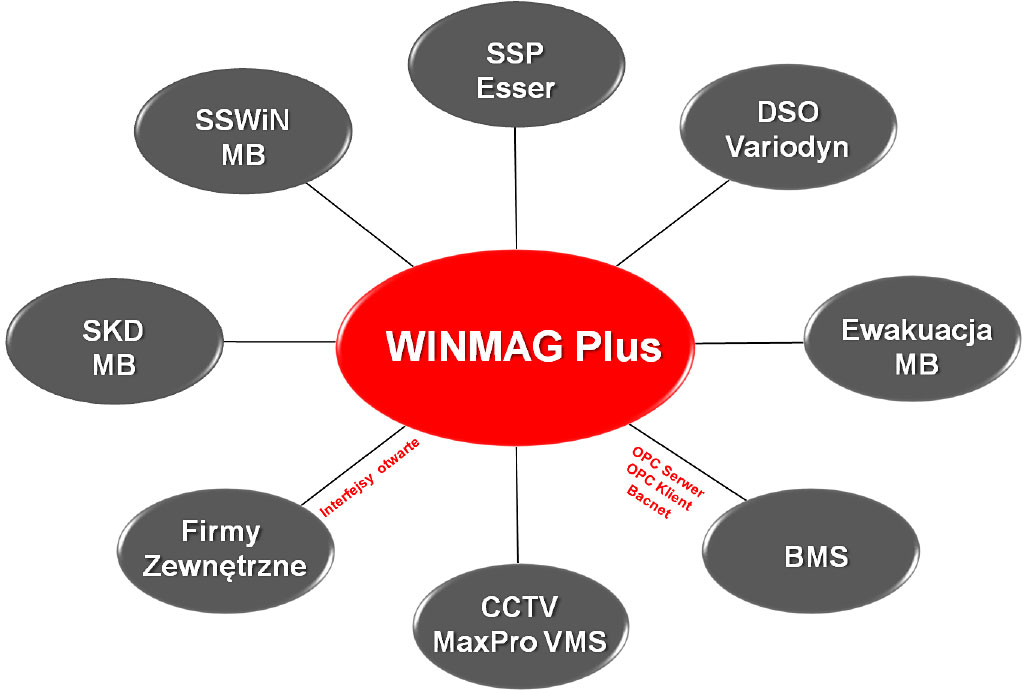

Rys. 2. Integracja w oprogramowaniu WINMAG plus



System wykrywania włamania i napadu oraz system kontroli dostępu w jednym

MB-Secure to prawdopodobnie jedna z najwydajniejszych platform alarmowych na rynku. Każda z central łączy w sobie zaawansowany system sygnalizacji włamania i napadu oraz kontroli dostępu na jednej płycie głównej Jest to rozwiązanie skalowalne, dostosowywane do potrzeb użytkownika i do przyszłych zmian w obiekcie. Dodanie funkcji sprowadza się do wykupienia i wgrania nowej licencji programowej. W ten sposób uniknięto potrzeby wymiany płyty głównej centrali.

Klawiatura może zawierać jedynie zestaw przycisków oraz ekran LCD lub sam ekran LCD. Odpowiednia konfiguracja centrali sprawia, że klawiatura przechodzi do odpowiedniego trybu pracy w zależności od uprawnień jej użytkownika. To pokazuje, jak uniwersalna jest centrala systemu MB-Secure.

System MB-Secure został dokładnie opisany w artykule MB-Secure – nowa generacja zintegrowanych systemów zabezpieczeń firmy Honeywell w numerze 4/Zabezpieczeń.

WINMAG Plus – zaawansowana platforma integrująca wszystkie systemy

WINMAG Plus integruje systemy bezpieczeństwa, takie jak system kontroli dostępu, system sygnalizacji włamania i napadu, system telewizji dozorowej, system sygnalizacji pożarowej, system ewakuacyjny czy dźwiękowy system ostrzegawczy, a także łączy się z systemami automatyki budynkowej i zarządzania komfortem, dzięki czemu można je szybciej zainstalować, uruchomić i przeszkolić operatorów, co przekłada się na ograniczenie kosztów.  Kolejną mocną stroną systemu jest dostępność aktualizacji, które łączą wszystkie nowe funkcje i udogodnienia kolejnych wersji oprogramowania i sprzętu. Dzięki temu inwestor ma zagwarantowaną pełną kompatybilność zintegrowanych systemów z nowymi rozwiązaniami, które zwiększają możliwości operacyjne całego systemu. Aktualizacje są dostępne bezpłatnie.

WINMAG Plus to oprogramowanie, które spełnia wszelkie wymagania, z jakimi mają do czynienia projektanci i jakie są stawiane przez użytkownika. Dzięki pełnej automatyzacji i inteligentnym rozwiązaniom przekazywanie zrozumiałych informacji jest łatwe. Podstawowe czynności związane z obsługą systemu może wykonywać operator za pomocą komputera, a reakcje systemu na zdarzenia alarmowe mogą być automatyczne. Funkcja pełnego, automatycznego importu konfiguracji central – z automatycznym importem adresów, opisów i ustawień wszystkich grup dozorowych, detektorów, przycisków, modułów, sygnalizatorów, central itp. – daje oprogramowaniu WINMAG Plus dodatkową przewagę nad innymi systemami służącymi do wizualizacji.

Zgodnie z niezmienną strategią firmy Honeywell dotyczącą produktów oprogramowanie WINMAG Plus zapewnia pełną kompatybilność wsteczną, gwarantuje obsługę wszystkich aktualnie dostępnych i starszych, nieprodukowanych od lat systemów. Program ma obszerną bazę gotowych sterowników do komunikacji z różnymi systemami. Może również współpracować z interfejsami OPC-Server/Client, BACnet-Server/Client oraz WINMAG SDK, umożliwiając integrację, wizualizację i kontrolę zarządzania całym budynkiem, która obejmuje inne systemy bezpieczeństwa i automatyczne systemy klimatyzacji, wentylacji i zarządzania mediami.

Dzięki wymianie danych wszystkie zintegrowane systemy uzupełniają się wzajemnie. Połączenie systemów kontroli dostępu, sygnalizacji włamania i napadu, ochrony przeciwpożarowej i innych z systemem telewizji dozorowej tworzy kompletny, sprawnie działający mechanizm. Dzięki swoim możliwościom rodzina produktów MAXPRO wraz z kamerami equIP oraz HDZ spełnia nawet najwyższe wymagania użytkowników zintegrowanych systemów.
Wszystkie opisane systemy są dystrybuowane przez ADI Global Distribution (www.adiglobal.pl, info.pl@adiglobal.com).

Michał Mielczarek
Honeywell Security and Fire



Zabezpieczenia 6/2016
