Dinion HDR. By widzieć więcej

Printer Friendly and PDF

leadSystemy dozoru wizyjnego są coraz częściej postrzegane jako równie ważne jak dźwiękowe systemy ostrzegawcze czy systemy sygnalizacji pożarowej. W dobie walki o coraz wyższą liczbę pikseli oferowanych przez współczesne przetworniki zapomniano o tym, co jest w systemie dozorowym najważniejsze, czyli o użyteczności obrazu dla operatora. Nieco mniejsze znaczenie ma tutaj obraz bieżący – najważniejsze jest wykorzystanie odtwarzanego materiału.

Firma Bosch Security Systems wprowadziła na rynek nową kamerę Dinion HD 1080p HDR (High Dynamic Range) charakteryzującą się szerokim zakresem dynamiki, dzięki czemu uzyskuje się dobrą rozróżnialność szczegółów zarówno na jasnych, jak i ciemnych obszarach obrazu. Dzięki adaptacyjnemu przetwarzaniu obrazu można stosować kamery Dinion HD 1080p HDR w bardzo trudnych warunkach oświetleniowych. W celu uzyskania szerokiego zakresu dynamiki obrazu wykorzystana została znana już z kamer Dinion 2X technologia podwójnej ekspozycji. Proces tworzenia pojedynczej ramki obrazu  jest podzielony na dwa etapy mieszczące się w oknach czasowych 20 ms. Złożenie obrazów składowych umożliwia uzyskanie obrazu wynikowego odznaczającego się dobrą rozróżnialnością szczegółów zarówno w mocno oświetlonych, jak i w zacienionych częściach. Na uwagę zasługuje również funkcja automatycznej ekspozycji (iAE), która umożliwia śledzenie poruszających się obiektów nawet na bardzo jasnym albo bardzo ciemnym tle.

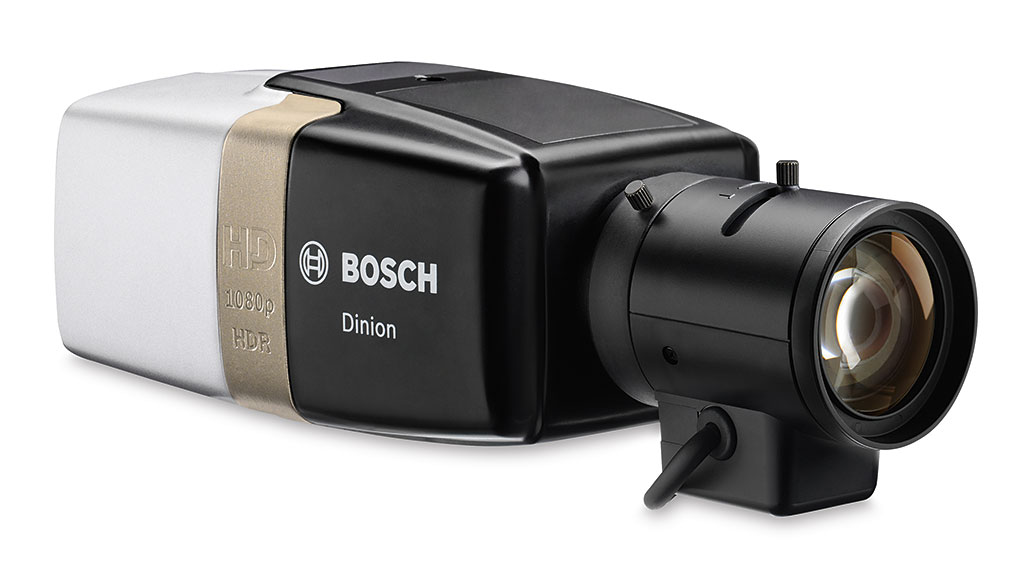

fot1

Nowa kamera Dinion HDR dostępna jest także w wersji z IVA (Intelligent Video Analysis). Ten model kamery dokonuje analizy treści obrazu i dostarcza informacji niezbędnych do wygenerowania zróżnicowanych alarmów. Technologia IVA umożliwia realizację dodatkowych funkcji, takich jak wykrywanie ruchu, gromadzenia się tłumu, przekroczenia wirtualnego ogrodzenia, wykrywanie pozostawionych lub usuniętych obiektów. W oprogramowaniu układowym w wersji 5.50 wprowadzono wiele zmian mających związek z działaniem IVA. Administratorzy systemów docenią nową, znacznie prostszą procedurę kalibracji kamer i przystosowywania ich do pracy w danych warunkach eksploatacyjnych. Najnowsza wersja oprogramowania pozwala też na zliczanie osób przebywających w miejscach detekcji zdefiniowanych przez użytkownika.

Dzięki inteligentnym funkcjom możliwe jest znacznie ograniczenie wymagań dotyczących pasma sieciowego oraz ilości pamięci masowej potrzebnej do przechowywania materiału archiwalnego. Algorytm dynamicznej redukcji szumów (iDNR) skutecznie usuwa szumy z obrazu, dzięki czemu wzrasta  poziom kompresji strumienia wizyjnego. Kamera w inteligentny sposób dostosowuje jakość obrazu do dostępnego pasma sieciowego.

Nowe oprogramowanie układowe umożliwia również wskazywanie obszarów obrazu, które wymagają szczególnej uwagi. Obszary te można powiększać, odseparowywać i przesyłać osobnymi strumieniami wizyjnymi, dzięki czemu można obserwować jednocześnie całą scenę i osiem wybranych obszarów.

Poprawiono także parametry sieciowe – administrator systemu ma do dyspozycji wiele narzędzi pozwalających na dostosowanie systemu do potrzeb klienta świadomego dostępnych technologii IT. Zarządzanie ruchem w sieciach współdzielonych wymagało dotychczas stosowania specjalnych znaczników w nagłówkach pakietów TCP/IP w ramach konkretnego VLAN. Obecnie usługa QoS (Quality-of-Service) jest dostępna w oprogramowaniu układowym, co upraszcza konfigurację systemu. Transmisja obrazów w formacie HTMLv5 upraszcza sposób wysyłania danych do urządzeń mobilnych oraz do urządzeń, w których ze względów bezpieczeństwa nie powinno się uruchamiać sterowników ActiveX. Implementacja technologii ABR (Adaptive Bit Rate) pozwala na skuteczną optymalizację strumienia wizyjnego, którym przesyłane są obrazy przeznaczone do podglądu na żywo lub materiały archiwalne. Należy wspomnieć o zgodności kamer Dinion HD 1080p HDR ze specyfikacją Profile-S ONVIF (Open Network Video Interface Forum).

Kamera jest wyposażona w intuicyjny interfejs użytkownika, który ułatwia  szybką konfigurację. Kreator automatycznego ustawienia ostrości umożliwia instalatorowi precyzyjną regulację ostrości kamer w realnych warunkach roboczych oraz korektę ustawienia w przypadku zmiany trybu pracy kamer z dziennego na nocny albo odwrotnie. Wszystkie funkcje kamer Dinion HD 1080p HDR można skonfigurować za pośrednictwem przeglądarki internetowej.

Kamery Dinion HD 1080p HDR mogą wytwarzać cztery strumienie wizyjne. Trzy z nich to strumienie skompresowane metodą H.264 (strumień HD 1080p30, strumień o obniżonej rozdzielczości i strumień HD, który zawiera tylko ramki referencyjne), natomiast czwarty strumień jest skompresowany metodą M-JPEG. Zastosowanie czterech strumieni umożliwia wyświetlanie obrazu, rejestrowanie go w optymalnych warunkach oraz integrację z urządzeniami wizyjnymi innych producentów.

Kamery Dinion HD 1080p HDR współpracują z systemem zarządzania zapisem BVRM (Bosch Video Recording Manager), który przydziela przestrzeń z macierzy iSCSI w sposób dynamiczny, a jednocześnie zapewnia awaryjne przełączenie w przypadku uszkodzenia jednej z macierzy. Kamery Dinion HD 1080p HDR mogą zapisywać strumienie wizyjne bezpośrednio na macierzach iSCSI, bez wykorzystania jakiegokolwiek oprogramowania zarządzającego. W trybie alarmowym strumienie wizyjne mogą być zapisywane na kartach pamięci MicroSD umieszczonych w kamerach. Wykorzystanie kart umożliwia włączenie funkcji automatycznego zapisu w trybie ANR. Jeżeli któraś z kamer utraci połączenie sieciowe z docelowym urządzeniem rejestrującym, np. macierzą SCSI, zacznie zapisywać strumień wizyjny na lokalnej karcie pamięci. Po przywróceniu połączenia sieciowego zarejestrowany materiał zostanie automatycznie przeniesiony na macierze dyskowe.

Obrazy wytwarzane przez kamery Dinion HD 1080p HDR można oglądać, korzystając z przeglądarki internetowej, oprogramowania Bosch Video Management System oraz bezpłatnego oprogramowania Bosch Video Client obsługującego szesnaście kamer IP. Oprogramowanie BVC ma niezwykle przyjazny interfejs użytkownika, który już w kilka chwil po instalacji może być użyty do zarządzania systemem zawierającym nawet 128 kamer. Obsługa takich funkcji jak podgląd obrazu na żywo, odtwarzanie materiału archiwalnego i eksport materiału jest bardzo prosta.

Paweł Piekut
Radomir Dębek

Bosch Security Systems

Zabezpieczenia 2/2013
