Dwa lata temu na rynku CCTV pojawiły się rejestratory Aper serii PDR-S. Urządzenia te bardzo szybko zyskały popularność i uznanie wśród instalatorów oraz użytkowników. Zawdzięczały to w dużej mierze ogromnej funkcjonalności, niezawodności, stabilności działania oraz intuicyjnej i łatwej obsłudze. PDR-S znajdowały zastosowanie w większości typowych systemów telewizji dozorowej o małych i średnich rozmiarach. W dziedzinie CCTV wciąż trwa dynamiczny i nieustanny postęp technologiczny. Udoskonalane są metody kompresji, stosowane są coraz szybsze procesory, dzięki czemu poprawie ulega efektywność pracy urządzeń i wygoda użytkowania. Naturalny rozwój dotyczy również urządzeń rejestrujących, a jego wyrazem są nowe rejestratory cyfrowe Aper PDR-X.
W dziedzinie CCTV wciąż trwa dynamiczny i nieustanny postęp technologiczny. Udoskonalane są metody kompresji, stosowane są coraz szybsze procesory, dzięki czemu poprawie ulega efektywność pracy urządzeń i wygoda użytkowania. Naturalny rozwój dotyczy również urządzeń rejestrujących, a jego wyrazem są nowe rejestratory cyfrowe Aper PDR-X.

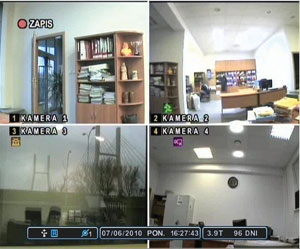

Fot. 1. Ekran główny
Seria PDR-X jest następcą udanej serii PDR-S i jest przeznaczona do zastosowania w klasycznych instalacjach nadzoru wizyjnego. Zapewnia dostateczną wydajność zapisu i jednocześnie oferuje wiele możliwości wyższych modeli PDR. Rejestratory PDR-X mają także zdolność pracy systemowej i mogą być elementem bardziej rozwiniętej architektury CCTV.
Urządzenia te występują w wersji 8- i 16-kanałowej. Należą do klasy rejestratorów autonomicznych, działających na bazie systemu Embedded Linux. Platforma ta gwarantuje stabilność i bezpieczeństwo. Rejestrator PDR-X jest w stanie wykonywać cztery operacje równolegle – zapis, podgląd na żywo/odtwarzanie, archiwizację i transmisję sieciową – zatem jest to tzw. kwadrupleks.

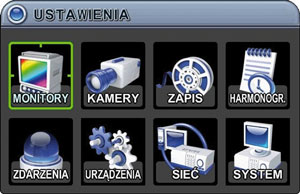

Fot. 2. Menu ekranowe
Zwykła obsługa odbywa się za pomocą monitora głównego podłączonego poprzez analogowe wyjście wizyjne (BNC), wyjście VGA lub HDMI. Zarządzanie rejestratorem i jego konfiguracja jest przeprowadzana z użyciem prostego i przyjaznego menu ekranowego w języku polskim, a proces podstawowego przygotowania urządzenia jest wydatnie skracany dzięki opcji szybkiej konfiguracji (Quick Setup).
Ponadto, niezależnie od wymienionych operacji monitora nadrzędnego, na ekranie pomocniczym (tzw. spocie) dostępny jest podgląd na żywo obrazu z pojedynczych kamer – na żądanie, w trybie alarmowym lub w sekwencji.
Kontrola nad urządzeniem PDR-X może być sprawowana na różnorakie sposoby, zarówno lokalnie, jak i zdalnie. Lokalnie odbywa się ona przy użyciu dotykowej klawiatury panelu przedniego, myszy USB lub adresowalnego pilota IR (administrowanie maks. 99 urządzeniami), który jest dostarczany w komplecie z rejestratorem.
Urządzenia PDR-X są zdolne do pracy w rozproszonych strukturach telewizji dozorowej. Do zarządzania wykorzystywany jest zewnętrzny pulpit (PDR-KBD lub GSC-4000J), komunikujący się poprzez interfejs RS485 (do 99 jednostek). Możliwe jest też manewrowanie kamerami obrotowymi.

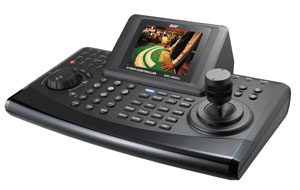

Fot. 3. Opcjonalny pulpit sterujący
Jeśli z rejestratora korzysta wiele osób, konieczne jest określenie poziomów uprawnień. Urządzenie PDR-X przewiduje indywidualne definiowanie kont operatorów w zakresie takich uprawnień, jak odtwarzanie, archiwizacja, kierowanie kamerami obrotowymi, zdalna transmisja, załączanie/wyłączanie zapisu, konfiguracja urządzenia.
Obecnie znaczna część instalowanych rejestratorów jest podłączana do sieci IP, co umożliwia użytkownikom zdalny dostęp do ich zasobów. Znaczący wpływ na użyteczność rejestratorów ma więc oprogramowanie sieciowe. Urządzenie PDR-X umożliwia kilka sposobów nadzoru i wykonywanie różnorodnych zadań. Można dozorować, wykorzystując przeglądarkę internetową lub bezpłatne oprogramowanie – CMS Lite, xCMS-DVRPlayer lub EMS. Podstawową obsługę gwarantuje przeglądarka oraz aplikacje CMS Lite lub xCMS-DVRPlayer (Central Management Suite). Służą one do zarządzania pracą rejestratora, wprowadzania zmian w konfiguracji, wyświetlania i nagrywania obrazu w czasie rzeczywistym, manewrowania głowicami obrotowymi, kontrolowania stanu, wglądu w zapisany materiał (odtwarzania lub archiwizacji z użyciem komputera). Natomiast do monitorowania zaawansowanego systemu złożonego z wielu jednostek (do 1000) przeznaczone jest oprogramowanie EMS (Enhanced Management Suite). Poza funkcjami CMS-a EMS posiada mnóstwo innych narzędzi przystosowanych do działania w dużej instalacji. Jednym z nich jest mechanizm tworzenia tzw. obiektów wirtualnych, grupujących kamery z różnych rejestratorów fizycznych. Umożliwia on zebranie obrazów z nawet 64 kamer w jednym oknie i ich prezentację na ekranie komputera. Jeżeli to nie wystarcza, można otworzyć kolejne, niezależne okna (maksimum osiem) w celu obserwacji wizji z innych kamer lub rejestratorów. Dysponując stanowiskiem wielomonitorowym, użytkownik jest w stanie stworzyć rozbudowane centrum dozoru.

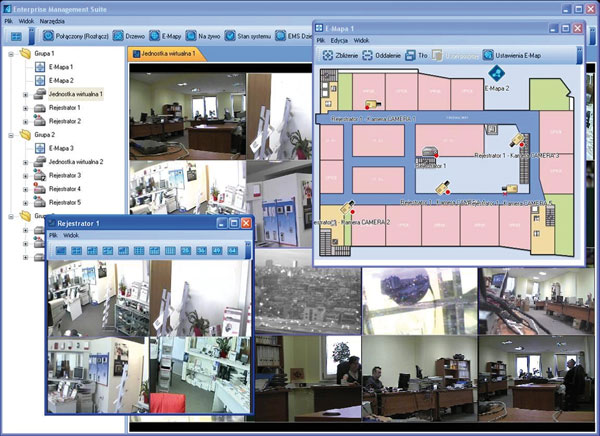

Fot. 4. Oprogramowanie Aper EMS – tryb „multiwindow”

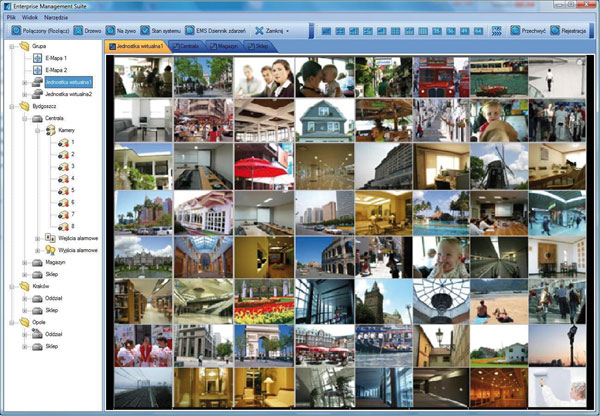

Fot. 5. Oprogramowanie Aper EMS – tryb „multicamera”
Zawiadywanie systemem monitorowania usprawnia funkcja e-map, która jest przeznaczona do administrowania rozległą instalacją CCTV. Bazuje ona na graficznej reprezentacji nadzorowanego systemu – obiektu lub grupy obiektów. Elementy e-mapy odpowiadają rejestratorom, kamerom, wyjściom alarmowym lub submapom i służą do wyświetlenia obrazu na żądanie, raportowania statusu czy sterowania urządzeniami wykonawczymi (sygnalizatorami, oświetleniem itp.).
Oprócz obserwacji obrazu centrum dozoru wymaga nieprzerwanego kontrolowania stanu składników systemu. Oprogramowanie EMS bezustannie nadzoruje stan rejestratorów oraz odbiera komunikaty o alarmach, wykrytym ruchu, zanikach sygnału wizyjnego czy krytycznych awariach. Informacje te mogą być prezentowane w formie graficznej (w oknie stanu lub na e-mapie), dźwiękowej, tekstowej (w postaci odświeżanego na bieżąco dziennika zdarzeń lub okienek z notyfikacjami) oraz obrazowej (jako wyskakujące okna z podglądem na żywo).
Podobnie jak w przypadku przydzielania uprawnień użytkowników na poziomie poszczególnych jednostek, uprawnienia operatorów mogą być ustalane w samej stacji monitorowania, w ramach oprogramowania.
Oprogramowanie EMS jest zgodne ze starszymi seriami rejestratorów PDR. Dzięki temu modernizacja istniejących systemów przez dodawanie nowych jednostek nie stanowi problemu. W jednej instalacji mogą kooperować zróżnicowane modele urządzeń PDR.
Poza standardową zdalną obsługą możliwe jest połączenie z rejestratorem z platform mobilnych, takich jak PDA lub telefon komórkowy. Ten rodzaj dostępu pozwala uzyskać obrazy wyświetlane w trybie na żywo oraz sterować kamerami obrotowymi.
Fot. 6. Aplikacja Aper PDAViewer
Rejestrator PDR-X stosuje najpopularniejszą obecnie metodę kompresji – H.264, która w dziedzinie CCTV jest najbardziej uniwersalną metodą komprymacji materiału wizyjnego. Pozwala ona uzyskać strumień/rozmiar klatki, który jest dużo mniejszy niż w przypadku JPEG-a czy MPEG-a. Owocuje to niewielką zajętością dysków, na których rejestrowane są nagrania, i małym obciążeniem sieci IP przy transmisji obrazu, a także obniża związane z tym koszty.
Urządzenia serii PDR-X umożliwiają zapis materiału wizyjnego w długich przedziałach czasowych. Jest to zasługą przede wszystkim kompatybilności z nośnikami SATA o znacznych pojemnościach (2 TB). Rejestracja jest dokonywana na wewnętrznym dysku. Po zdemontowaniu nagrywarki CD/DVD możliwe jest podłączenie drugiego dysku (sumarycznie do 4 TB). Konstrukcja rejestratora nie wyklucza stosowania nośników o jeszcze większych rozmiarach. W najbliższej przyszłości pojawią się na rynku dyski o pojemnościach 2,5 TB i 3,2 TB, które będą mogły być wykorzystane.
Dopasowanie do warunków w monitorowanym obiekcie ułatwiają rozmaite tryby rejestracji: ciągłej lub w harmonogramie, po detekcji ruchu i alarmowej (z pre- i postalarmem). Jeżeli system CCTV nie wymaga nieprzerwanego zapisu obrazu, pozwala to znacznie zaoszczędzić pamięć dyskową.
Fot. 7. PDR-X3016 – panel przedni

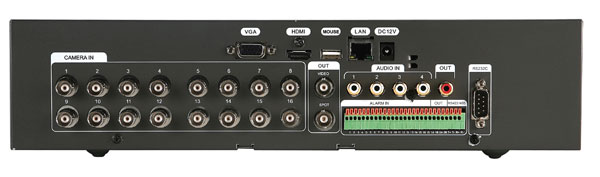

Fot. 8. PDR-X3016 – panel tylny
Archiwizacja, podobnie jak rejestracja, może być dokonywana lokalnie lub zdalnie, w oparciu o sieć IP, za pomocą oprogramowania klienckiego. W trakcie lokalnego kopiowania nagrań ( na płytę CD/DVD lub nośnik USB flash) wraz z właściwym materiałem wizyjnym na nośnik automatycznie przegrywana jest aplikacja odtwarzająca. Użytkownik nie musi instalować na komputerze dodatkowego oprogramowania w celu odtworzenia zawartości archiwum.
Głównym zadaniem rejestratora jest nagrywanie obrazu (i dźwięku). Jednak PDR-X jest w stanie również przechowywać informacje o ważnych zdarzeniach (wykonywanych operacjach, odnotowanych sytuacjach alarmowych itp.). Dane te są zapisywane w dzienniku zdarzeń. W połączeniu z materiałem wizyjnym stanowią cenne źródło informacji na temat nadzorowanego obiektu. Komunikaty dotyczące kluczowych zdarzeń, takich jak pobudzenie wejścia alarmowego, detekcja ruchu, zanik sygnału wizyjnego czy awaria dysku, mogą być sygnalizowane za pomocą ikon pojawiających się na ekranie, przez emisję sygnałów dźwiękowych, wzbudzenie wyjść alarmowych (w przypadku urządzeń wykonawczych) i wysyłanie informacji pocztą elektroniczną na wskazany adres e-mail. Ponadto poczta elektroniczna w połączeniu z usługami sieci komórkowych umożliwia powiadomienia poprzez SMS.
Te same informacje o zdarzeniach mogą być odbierane na bieżąco za pośrednictwem oprogramowania sieciowego. Wizualizacja zdarzeń alarmowych pozwala łatwo kontrolować stan całego systemu i poszczególnych rejestratorów wchodzących w jego skład. Działanie większej instalacji CCTV usprawnia synchronizacja czasu.
Równie wygodny jest wgląd w nagrania powiązane z zaistniałymi zdarzeniami poprzez interfejs w postaci kalendarza graficznego z zaznaczonymi liniami czasowymi. Fakt rejestracji alarmowej lub detekcji ruchu jest sygnalizowany zmianą koloru. Dzięki temu można znacznie szybciej znaleźć interesujący fragment obrazujący zdarzenie w materiale wideo.
Olbrzymią zaletą rejestratorów PDR-X jest kompatybilność z urządzeniami Aper innych generacji oraz oprogramowaniem sieciowym przeznaczonym do ich obsługi. Zgodność ta wynika z tego, iż obecnie wszystkie rejestratory PDR mają zbliżone możliwości konfiguracyjne. Zatem ustawienia, opcje i narzędzia PDR-X dorównują tym, które są stosowane w wyższych modelach rejestratorów Aper, a różnica dotyczy szybkości rejestracji czy liczby dysków twardych. Dzięki temu rejestratory PDR-X znajdują zastosowanie nie tylko w małych i prostych instalacjach telewizji dozorowej. Mogą być z powodzeniem wykorzystywane w tych częściach bardziej zaawansowanych systemów CCTV, w których instalowanie urządzeń o wysokich prędkościach zapisu nie znajduje uzasadnienia, a od zastosowanego rejestratora oczekujemy rozsądnej wydajności przy zachowaniu dobrej jakości i funkcjonalności.
Mariusz Witulski
S.P.S. Trading
Zabezpieczenia 6/2010
