Ograniczniki przepięć firmy RST profesjonalna ochrona systemów sygnałowych

Printer Friendly and PDF

Spółka RST od ponad 20 lat specjalizuje się w ochronie wszelkiego rodzaju obiektów i instalacji przed skutkami wyładowań atmosferycznych. Swoje wieloletnie doświadczenie w tym zakresie przełożyła na produkcję ograniczników przepięć przeznaczonych do ochrony obwodów sygnałowych. Laboratorium firmy umożliwiło opracowanie, przebadanie i wdrożenie do produkcji wysokiej jakości produktów.

Badania laboratoryjne ograniczników RST

Wszystkie ograniczniki przepięć produkowane przez RST są w pełni przebadane zgodnie z normą PN-EN 61643-21. Do ich konstrukcji wykorzystywane są wyłącznie podzespoły renomowanych producentów, a montaż jest realizowany w Polsce. Zakres przeprowadzanych badań obejmuje próby mechaniczne, badania środowiskowe w komorze klimatycznej, a także próby elektryczne ze szczególnym naciskiem na odporność na udary. Te ostatnie uwzględniają szczegółowe pomiary napięć ograniczania, odporności na znamionowe i maksymalne prądy udarowe, a także próby martwej strefy oraz testy przeciążeniowe prowadzące do uszkodzenia. Wszystkie ograniczniki są poddawane próbom odporności kategorii C2 (udar 8/20 µs), a także próbom odporności kategorii D1 na udary o dużej energii, symulujące częściowe prądy piorunowe (udar 10/350 µs), dzięki czemu ograniczniki te mogą być stosowane do ochrony obwodów zewnętrznych na granicach stref LPZ 0/1 i wyższych. Weryfikacji podlegają wszystkie właściwości urządzeń, takie jak największe napięcie trwałej pracy, prąd znamionowy, częstotliwość graniczna, a także parametry transmisyjne (jeżeli są istotne). W kartach katalogowych i instrukcjach obsługi produktów RST szczegółowo podane są wszystkie najistotniejsze parametry techniczne. Szeroki zakres badań umożliwia rzetelne potwierdzenie deklarowanych parametrów technicznych i wprowadzenie na rynek produktów o wysokiej jakości.

Ograniczniki przepięć ogólnego przeznaczenia

Seria ograniczników RST Guard obejmuje bogaty asortyment produktów do ochrony systemów automatyki, systemów kontrolno-pomiarowych i magistral transmisyjnych przed przepięciami. Wszystkie ograniczniki z tej serii są w obudowach montowanych na szynie 35 mm. Pod względem parametrów technicznych nie ustępują one produktom czołowych firm zachodnich specjalizujących się w produkcji SPD. Charakteryzują się wysoką odpornością na udary indukowane (na poziomie Imax = 20 kA 8/20 µs kategorii C2) oraz na częściowe prądy piorunowe (na poziomie Iimp = 3,5 kA 10/350 µs kategorii D1). Seria produktów obejmuje grupy ograniczników ogólnego przeznaczenia RST Guard i RST Guard HF przeznaczone odpowiednio do sygnałów do kilku MHz lub kilkudziesięciu MHz na różne napięcia znamionowe. Rozszerzenie serii stanowią ograniczniki przeznaczone do konkretnych zastosowań, takie jak RST Guard RS485 (uniwersalne zabezpieczenie magistral transmisyjnych), RST Guard GDT (ochrona zgrubna), RST Guard Audio (dla ochrony analogowych obwodów akustycznych) oraz RST Guard 24V S (ochrona systemów pomiarowych z pośrednim uziemieniem ekranu kabla).

Seria RST SAP

Ograniczniki RST SAP zostały opracowane z myślą o zabezpieczeniu pętli sygnalizacyjnych systemów sygnalizacji pożarowej. Dzięki bardzo małej rezystancji elementu szeregowego (0,07 ?), dużemu prądowi znamionowemu (IN = 3 A) oraz dużej rezystancji izolacji ogranicznik praktycznie nie wpływa na funkcjonowanie chronionego obwodu. Ograniczniki RST SAP charakteryzują się deklarowanymi parametrami w zakresie odporności udarowej jak RST Guard (Imax = 20 kA 8/20 µs, Iimp = 3,5 kA 10/350 µs), jednak dzięki zastosowaniu pracujących w drugim stopniu ochrony diod o wyższej jakości, które są w stanie pochłonąć większą energię przepięć, są produktami o najwyższej wytrzymałości. Dzięki dużym prądom roboczym, jakie wytrzymują SPD typu RST SAP, znajdują one również zastosowanie w ochronie obwodów zasilania o napięciu do 48 V prądu stałego lub 24 V prądu przemiennego.

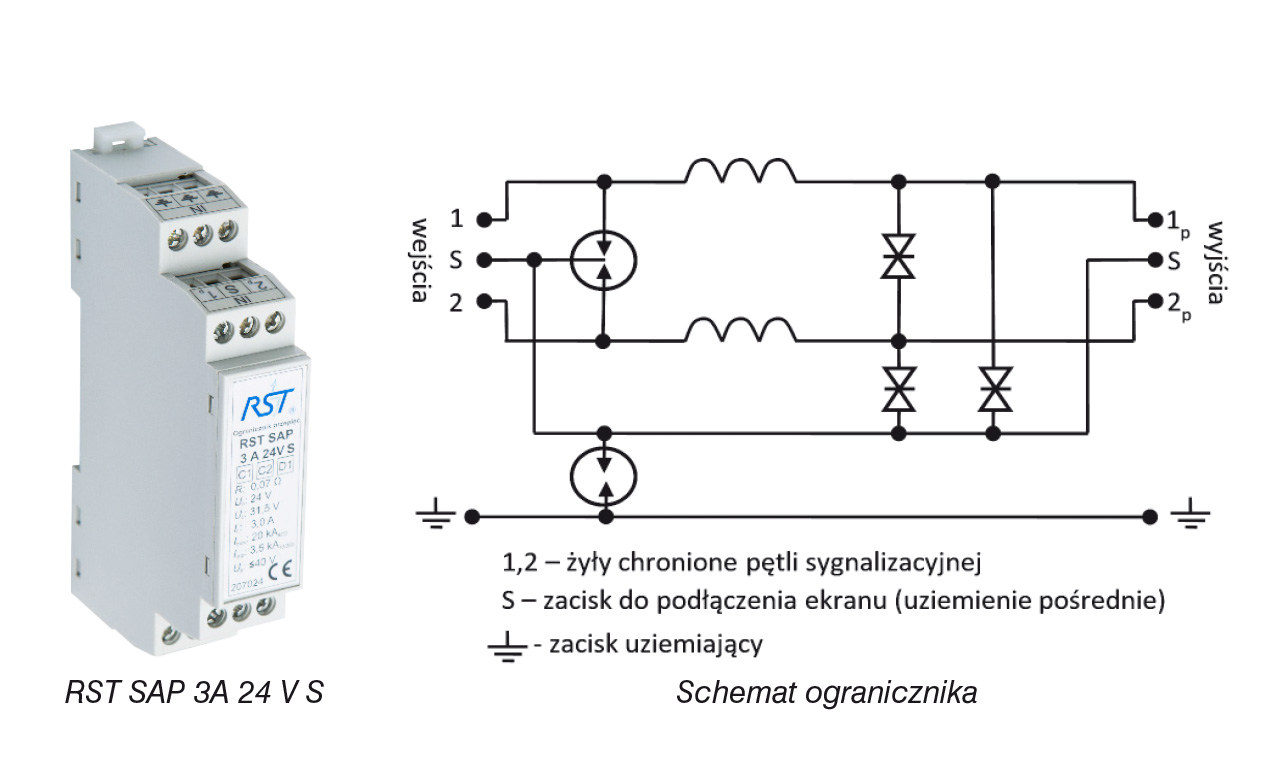

Rys. 1. Ogranicznik przepięć RST SAP 3A 24V S do ochrony pętli sygnalizacyjnych systemów sygnalizacji pożarowej





Najnowszy produkt z tej rodziny – RST SAP 3A 24V S (rys. 1) – został opracowany z myślą o systemach ppoż., w których producent zaleca uziemienie ekranu kabla pętli sygnalizacyjnej tylko w jednym miejscu, czyli przy centrali. Dzięki dodatkowemu zaciskowi do pośredniego uziemienia ekranu ogranicznik może być zainstalowany w dowolnym miejscu, z zachowaniem wymagań producenta. W warunkach normalnej pracy ogranicznik zapewnia izolację ekranu od uziemienia poprzez odgromnik gazowy, natomiast w chwili wystąpienia przepięcia skutecznie wyrównuje potencjały. Należy tu nadmienić, iż zgodnie z wymaganiami zawartymi w normach odgromowych serii PN-EN 62305 w analizie ryzyka zagrożenia piorunowego instalacja przeciwpożarowa jest uznawana za skuteczny środek redukcji ryzyka pożaru jedynie wówczas, gdy jest zabezpieczona przed przepięciami. W innym przypadku w chwili bezpośredniego uderzenia pioruna, które może wywołać pożar w obiekcie, piorunowy impuls elektromagnetyczny może doprowadzić do uszkodzenia systemu alarmowego, który nie będzie w stanie ostrzec o zagrożeniu.

Ochrona systemów alarmowych

Ze względu na dużą liczbę obwodów sygnalizacyjnych, jakie doprowadzane są do central alarmowych, konieczne było wypracowanie kompromisu między wymiarami SPD a odpornością udarową z jednoczesnym uwzględnieniem docelowego, niewysokiego kosztu pojedynczego modułu. Optymalne rozwiązanie przeznaczone do ochrony takich systemów jak SSWiN czy KD osiągnięto dzięki serii miniaturowych ograniczników przepięć RST AL (rys. 2). Przy niewielkich rozmiarach (wymiary pojedynczego modułu to 10 × 65 mm) uzyskano odporność udarową na poziomie Imax = 10 kA 8/20 µs,
Iimp = 2,5 kA 10/350 µs. Zakres maksymalnych napięć trwałej pracy ograniczników umożliwia stosowanie ich w systemach dowolnych producentów. Z tej serii można wyróżnić następujące grupy:

  • RST AL DC – dostosowane do obwodów niskoprądowych;
  • RST AL HDC – dostosowane do obwodów wysokoprądowych;
  • RST AL RS – dostosowane do magistral transmisyjnych.

Kompleksowe zabezpieczenie central przy zastosowaniu ograniczników RST AL umożliwia istotne ograniczenie przestrzeni potrzebnej do montażu i znaczne obniżenie kosztów w stosunku do adekwatnej ochrony przy użyciu tradycyjnych ograniczników instalowanych na szynie montażowej.

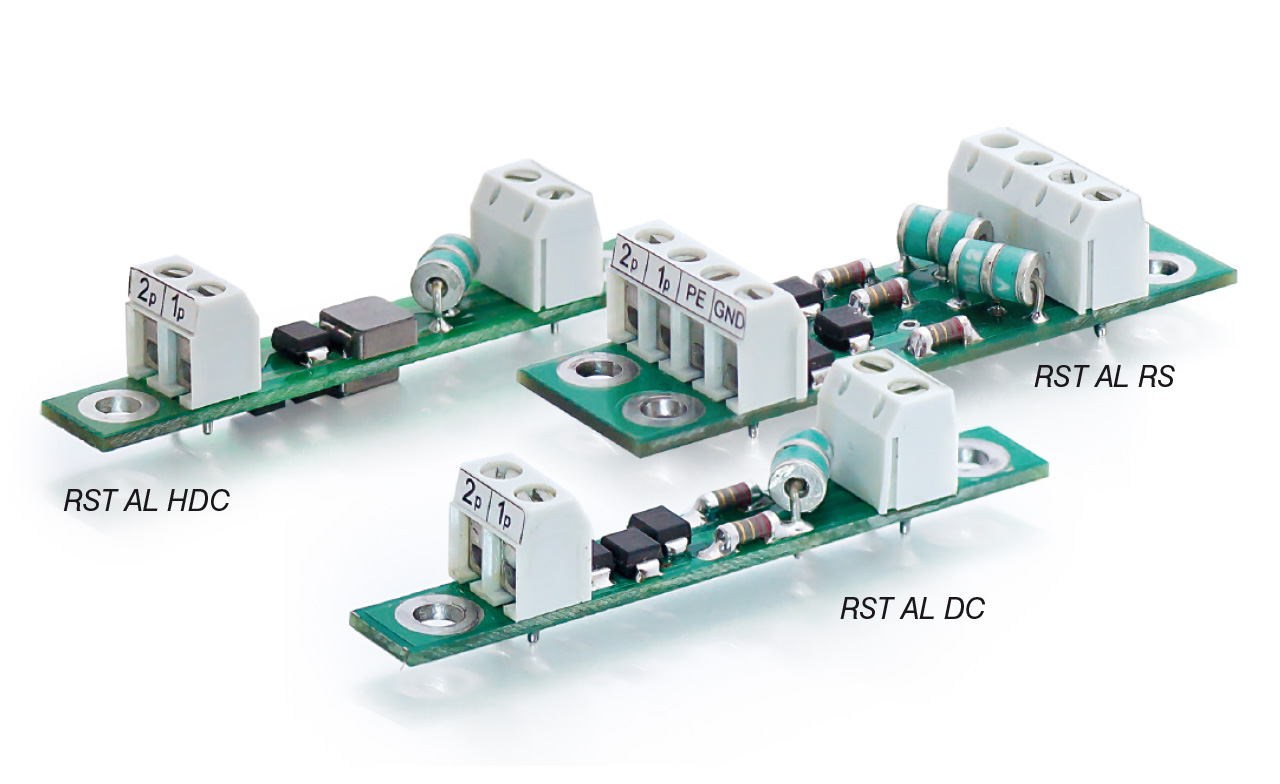

Rys. 2. Ograniczniki przepięć serii RST AL do ochrony systemów alarmowych



Rozwiązania dla systemów CCTV

Specjalnością firmy RST są zabezpieczenia do systemów telewizji dozorowej. W ofercie można znaleźć ograniczniki przepięć do ochrony linii transmitujących sygnały wizyjne, sterujące oraz obwody zasilania kamer (rys. 3). Poza ogranicznikami z serii RST Guard, które znajdują zastosowanie w ochronie linii służących do transmisji sygnałów wizyjnych (np. RST Guard 5V HF) lub sygnałów do sterowania kamer (np. RST Guard 12V HF), lub ogranicznikami RST SAP do ochrony zasilania 24 V dostępne są również rozwiązania przeznaczone do innych celów. Ograniczniki RST CCTV BNC-I zapewniają skuteczną ochronę kabli koncentrycznych transmitujących analogowe sygnały wizyjne (Imax = 20 kA 8/20 µs, Iimp = 2,5 kA 10/350 µs). Pośrednie uziemienie ekranu kabla umożliwia stosowanie ograniczników przy kamerach umieszczonych w terenie bez problemów z zakłóceniami. Z kolei RST NET PoE został opracowany z myślą o ochronie kamer IP z zasilaniem PoE. Ogranicznik ten charakteryzuje się maksymalną odpornością, jaką można uzyskać dla złącz typu RJ45 (Imax = 2,5 kA 8/20 µs), a dzięki znakomitym parametrom transmisyjnym może być skutecznie stosowany także w ochronie sieci Ethernet. Ograniczniki obu tych typów mają aluminiowe obudowy, które są instalowane i jednocześnie uziemiane za pomocą zatrzasku na szynę 35 mm. Ponadto oba ograniczniki są dostępne również w wersjach w obudowach 19" (1U) umożliwiających jednoczesne zabezpieczenie do 10 torów i ochronę serwerów, rejestratorów lub przełączników sieciowych.

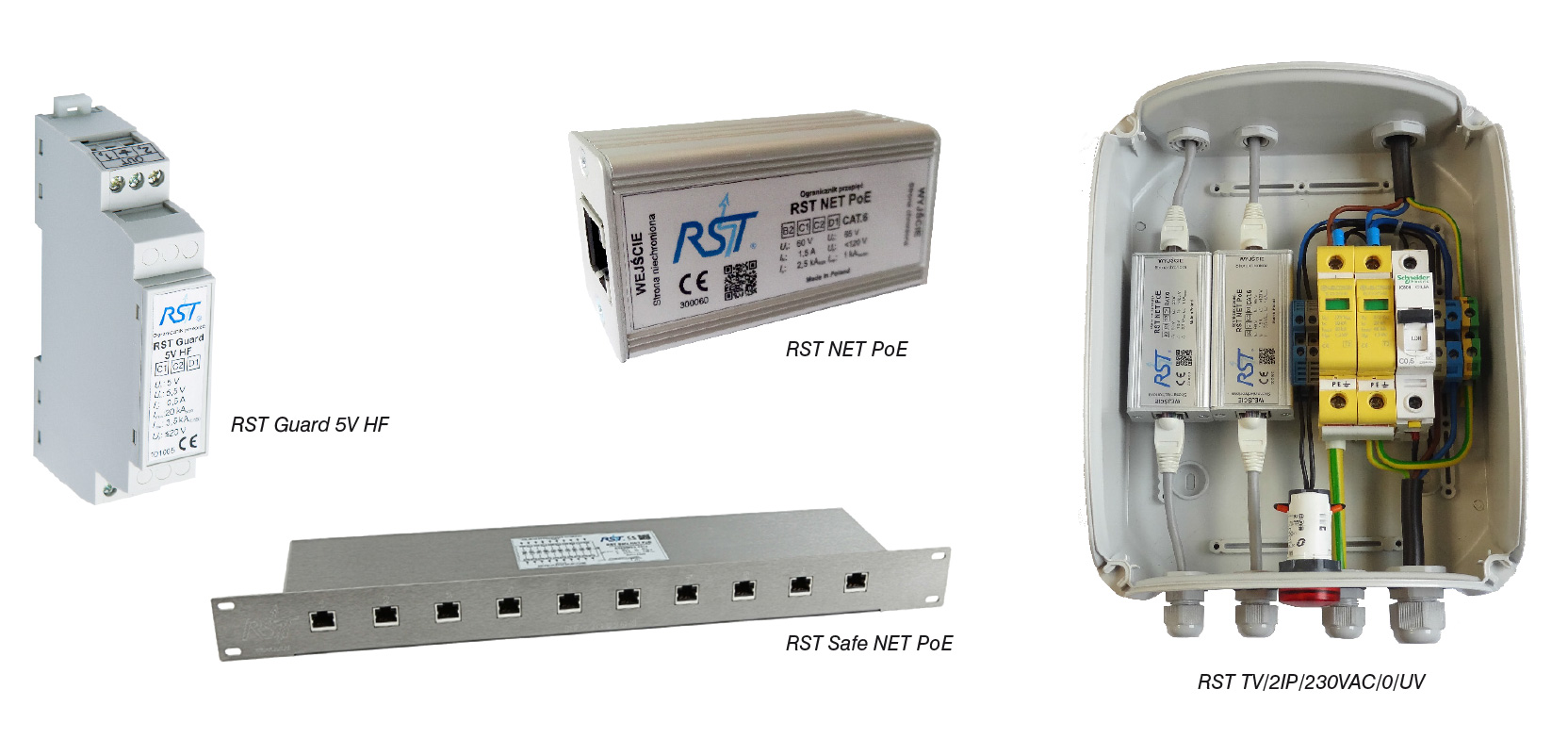

Rys. 3. Rozwiązania do ochrony systemów CCTV przed przepięciami



Oprócz ograniczników służących do indywidualnego zabezpieczenia poszczególnych linii transmisyjnych firma RST oferuje kompleksowe układy RST TV do ochrony systemów CCTV (rys. 3). Klient otrzymuje gotowy do podłączenia układ do ochrony wszelkich obwodów zasilających i sygnałowych w konfiguracji zależnej od typu instalacji CCTV. Do ochrony obwodów transmitujących sygnały wizyjne i sterujące stosowane są ograniczniki produkowane przez RST, zaś w przypadku zasilania urządzeń wizyjnych napięciem 230 VAC stosowane są wysokiej jakości ograniczniki przepięć produkcji niemieckiej firmy LEUTRON. Wersje z zasilaniem 230 VAC są wyposażone w zewnętrzną optyczną sygnalizację uszkodzenia ogranicznika przepięć, która pozwala na szybkie zdiagnozowanie ewentualnego uszkodzenia bez konieczności demontażu układu, co jest bardzo pomocne podczas konserwacji kamer umieszczanych na wysokich słupach lub na elewacjach budynków.

Podsumowanie

Rozwiązania oferowane przez RST to produkty o wysokiej jakości i potwierdzonych parametrach technicznych. Bogaty asortyment pozwala na dobranie zabezpieczeń do wszelkiego rodzaju instalacji. Do dyspozycji klientów dostępna jest wyspecjalizowana kadra, która pomoże w doborze optymalnych rozwiązań służących do ochrony przed skutkami wyładowań atmosferycznych.

dr inż. Tomasz Maksimowicz
kierownik Działu Badawczo-Rozwojowego
RST sp.j. M. Zielenkiewicz, W. Nietupski, A. Wojtkowski
www.rst.pl, rst@rst.pl, 85 741 08 40
