Pelco Endura - system wideo IP o największych możliwościach

Printer Friendly and PDF

lead.jpgProjektując nowy cyfrowy system nadzoru wizyjnego wykorzystujący technologie IP, inżynierowie firmy Pelco postawili sobie ambitny cel – system miał dorównać w zakresie funkcjonalności i wydajności systemom analogowym wykorzystującym zaawansowane matryce wizyjne, w których produkcji Pelco jest światowym liderem. Endura jest jedynym na rynku rozwiązaniem, które wykorzystuje wszystkie zalety technologii IP, jednocześnie gwarantując wysoką wydajność pracy dowolnej wielkości instalacji, identyczną dla 10 i 10 tysięcy kamer. Obecnie systemy Endura pracują w ponad 700 instalacjach na całym świecie, zarządzając ponad 135 tysiącami kamer i rejestrując ponad 35 petabajtów danych. Wysoką wartość rozwiązań nadzoru wizyjnego IP firmy Pelco docenili klienci wykorzystujący je w bardzo różnych obiektach, takich jak terminale lotnisk, obiekty infrastruktury transportowej, kasyna, obiekty opieki zdrowotnej, kompleksy sportowe, budynki edukacyjne, obiekty handlowe i wiele innych, a także w monitoringu miast.

System Endura 2.0 został zaprojektowany jako całkowicie rozproszony system nadzoru wideo IP. Architektura ta umożliwia praktycznie nieograniczone zwiększanie liczby kamer bez jakiegokolwiek pogorszenia wydajności systemu oraz jakości obrazu. Z uwagi na fakt, iż Endura umożliwia rejestrację audio dla każdego kanału, system doskonale nadaje się do zastosowań podlegających rozporządzeniu Ministra Spraw Wewnętrznych i Administracji dotyczącemu sposobu utrwalania przebiegu imprez masowych.

Cyfrowy system sieciowy Endura łączy zarządzanie strumieniami danych wizyjnych z solidną, opartą na wysokich standardach architekturą, do której branżowi specjaliści mogą mieć zaufanie. Niezawodność opiera się na systemie operacyjnym Linux i pamięci RAID6 oraz na pełnej systematyzacji wszystkich komponentów. Dzięki unikatowemu programowi Certyfikacji Pelco Endura cała instalacja i wsparcie są wykonywane przez bardzo dobrze przeszkolonych profesjonalistów.

Endura 2.0 wykorzystuje najnowszą technologię kodowania wideo H.264. Standard ten oferuje niższy koszt przechowywania danych bez utraty jakości obrazu i obniżenia częstotliwości odświeżania oraz zapewnia długi czas zapisu, redukując szerokość wymaganego pasma. Technologia H.264 jest w stanie zredukować wielkość zapisywanego pliku o ponad 80% w porównaniu do formatu JPEG oraz około 30% w porównaniu do kompresji w formacie MPEG-4.

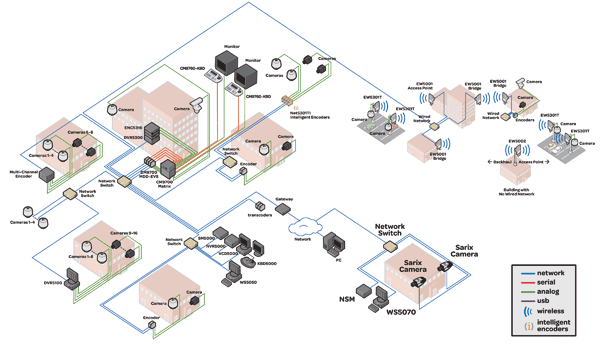

Rys. 1. Przykładowe podłączenie elementów Endury 2.0 do istniejącego systemu Endura 1.5



Struktura systemu Endura wykorzystuje transmisję dwustrumieniową (Dual Video Streams). Pozwala to na wygenerowanie dwóch strumieni o różnym przeznaczeniu. Strumień pierwszy transmituje dwa sygnały o wysokiej rozdzielczości – w trybie Unicast, wykorzystywanym przez urządzenia rejestrujące (­Network Storage Manager), oraz w trybie Multicast, służącym do obserwacji obrazu z kamer (Video Console ­Display, Work Station). Strumień drugi transmitowany jest tylko w trybie Multicast, lecz o niższej rozdzielczości. Używany jest w momencie podziału ekranu (2×2, 3×3 lub więcej).

Centralnym miejscem w zintegrowanym systemie Endura 2.0 są Sieciowe Rejestratory Wideo. Seria NSM5200 jest elastyczna i oferuje możliwości integracji. Oferuje także dwa standardy kodowania sygnału wizyjnego MPEG4 oraz najnowszy, H.264, natomiast do kodowania sygnału audio ­wykorzystuje G711 lub kodek specjalny, zgodny z rozporządzeniem polskiego Ministra Spraw Wewnętrznych i Administracji dotyczącym sposobu utrwalania przebiegu imprez masowych. Zapis danych na dyskach twardych odbywa się w standardzie RAID6 o łącznej pojemności do 12 TB. W celu zwiększenia pojemności dyskowej do każdego sieciowego rejestratora wizyjnego można podłączyć do siedmiu modułów rozszerzenia pamięci DAS5200. Każdy z nich ma pojemność do 12 TB.

Urządzeniem umożliwiającym wyświetlanie obrazu wideo na monitorach jest Konsola Wyświetlania Wideo ­VCD5202-HD. Jej głównym zadaniem jest konwersja cyfrowych strumieni MPEG-4 lub H.264 na sygnały wizyjne.­VCD5202-HD w połączeniu z klawiaturą KBD5000 pozwala na sterowanie systemem przy użyciu dżojstika, pokrętła i klawiatury, tak jak w przypadku tradycyjnej krosownicy. VCD5202-HD daje podobną funkcjonalność, jak Sieciowy Rejestrator Wideo i pozwala na nagrywanie, odtwarzanie oraz eksportowanie plików wizyjnych. Ułatwienia systemowe rozwijają się w dwóch kierunkach. W celu dodania stacji roboczych dla rozmieszczonych w wielu miejscach użytkowników wystarczy zainstalować dodatkowe konsole VCD5202-HD i klawiatury KBD5000. W celu zwiększenia liczby monitorów, aby dekodować dodatkowe sygnały wideo bez dodawania stacji roboczych, można zainstalować kompatybilne, dwukanałowe dekodery ­NET5402R-HD, tworząc w pełni skalowalną wirtualną macierz. Konsola jest wyposażona w dwa wyjścia wizyjne HD, które współpracują z monitorami 4:3 i 16:9.

Do zintegrowania kamer analogowych z systemem Endura służą kodery NET5301T oraz NET5308T. Ich głównym zadaniem jest konwersja analogowych sygnałów wizyjnych na dwa strumienie MPEG-4. Urządzenia mogą przetworzyć do 25 wysokiej jakości obrazów na sekundę na strumień. Dodatkowo kodery używają technologii adaptacyjnego usuwania przeplotu w celu zredukowania fluktuacji ruchomych ­obrazów o rozdzielczości 4CIF. NET5301T oraz NET5308T mają funkcję optymalizacji obrazu EnduraView, aby móc wybrać najlepszej jakości obraz i liczbę transmitowanych klatek dla docelowego urządzenia systemu Endura (dekoder, stacja robocza, konsola) – wszystko to nie ma wpływu na prędkość rejestracji.

Do zarządzania całym systemem Endura służy zintegrowana platforma sprzętowa i programowa SM5000. Urządzenie to funkcjonuje jako serwer kluczy do autoryzacji użytkowników i urządzeń. Podczas gdy Sieciowe Rejestratory Wideo zarządzają systemem w podsieci, SM5000 steruje komunikacją pomiędzy wszystkimi urządzeniami w dużych, zawierających podsieci, sieciach security.

Wysoka jakość oglądanego obrazu jest zapewniona dzięki technologii opracowanej przez inżynierów Pelco –­ ­EnduraView. W przeciwieństwie do produktów konkurencji, które pozwalają użytkownikowi maksymalnie obciążać system aż do momentu jego zawieszenia i braku możliwości podglądu obrazu z kamer, EnduraView ciągle monitoruje i dostraja cały system.

Za zarządzanie zarejestrowanymi danymi odpowiada funkcja EnduraStor. Dzięki niej możliwe jest zredukowanie częstotliwości ramki nagranego wcześniej w systemie Endura wideo po określonym czasie. Gdy nagrane wideo osiągnie określony przez użytkownika wiek, EnduraStor bierze się do pracy, aby zmniejszyć ilość danych w bazie i zredukować liczbę nagranych kadrów. Dzięki uaktywnieniu EnduraStor w systemie użytkownik może znacznie wydłużyć czas nagrania.

Więcej informacji o systemie Pelco Endura można ­znaleźć na stronie http://www.pelco.com/IP . Zapraszamy ­również na stronę TAC – przedstawiciela Pelco w Polsce (http://www.tac.com/pl ).

TAC

Zabezpieczenia 5/2009
