Przyszłość należy do inteligentnych systemów nadzoru IP

Printer Friendly and PDF


Zgodnie z prognozami IMS Research, zawartymi w raporcie Światowy rynek urządzeń CCTV i wideo służących do monitoringu – wydanie 2008, do 2012 roku światowy rynek kamer sieciowych osiągnie wartość ponad 2,5 miliarda USD. Również w Polsce nasila się trend migracji z analogowych systemów monitoringu wizyjnego do nowych rozwiązań IP. Wynika to nie tylko z globalnej tendencji upowszechniania się rozwiązań sieciowych, ale również z planowanych w Polsce licznych inwestycji w infrastrukturę, które związane są m.in. z organizacją Euro 2012. Wyzwania, jakie obecnie są stawiane przed systemami nadzoru wizyjnego, nie pozostawiają wątpliwości, że coraz częściej wykorzystywana będzie technologia zobrazowania cyfrowego i wkrótce wyprze ona instalacje analogowe. Od 1996 roku, kiedy firma Axis Communications stworzyła i wprowadziła na rynek pierwszą kamerę sieciową, właśnie ten segment rynku monitoringu wizyjnego rozwija się najbardziej dynamicznie, a w ciągu najbliższych pięciu lat będzie rósł w tempie 35% rocznie.

Od H.264 do HDTV

Obraz w wysokiej rozdzielczości nie jest już tylko domeną stacji telewizyjnych. Kamery HDTV coraz powszechniej wykorzystuje się także w sektorze nadzoru wizyjnego. Transfer do technologii HD nie byłby jednak możliwy bez optymalizacji wykorzystania pasma sieciowego i stworzenia możliwości transmisji wielu skompresowanych, niezależnie skonfigurowanych strumieni wideo o bardzo wysokiej jakości. Dlatego H.264 – najnowszy standard kompresji wideo – stanie się, prawdopodobnie w ciągu najbliższych lat, preferowaną metodą transmisji obrazu. W systemach nadzoru wizyjnego wykorzystujących kodowanie H.264 zmniejszają się koszty pamięci masowej oraz poprawia się wykorzystanie pasma sieciowego – nawet o 80% w porównaniu z kodowaniem Motion JPEG i o 50% w porównaniu z tradycyjnym formatem MPEG-4 Part 2. Jedna sekunda nieskompresowanego obrazu telewizyjnego zajmuje 165 MB. Oznacza to, że w przypadku braku kompresji jedna minuta przekazu telewizyjnego zajmowałaby 9,9 GB przestrzeni dyskowej, jedna godzina – 594 GB, a 24 godziny – 14 246 GB (jest to odpowiednik 14 dysków twardych o pojemności 80 GB). Taka ilość danych nie mogłaby zostać przesłana przez sieć w rozsądnym czasie, ponadto większość systemów monitoringu wizyjnego musi współdzielić sieć z innymi aplikacjami. Naturalne wydaje się więc wykorzystanie najefektywniejszej metody kompresji materiału wizyjnego, zapewniającej transfer obrazu o wysokiej jakości przy znacznie mniejszych wymaganiach dotyczących szerokości pasma, mniejszej stopie błędów i niższej latencji (czasie potrzebnym na kompresję, przesłanie, dekompresję i wyświetlenie pliku).

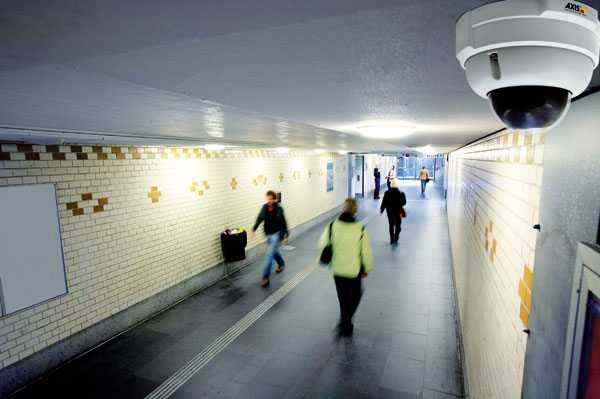

Fot. 1. Nowoczesne kamery sieciowe sprawdzają się w każdych warunkach

Telewizja wysokiej rozdzielczości

Upowszechnienie się standardu H.264 ma jeszcze jedną ważną zaletę – przyczyniło się do spopularyzowania kamer megapikselowych i HDTV w sektorze monitoringu wizyjnego. Dzięki efektywnej kompresji można łatwo zredukować rozmiary plików bez uszczerbku dla jakości obrazu, która w przypadku takich modeli kamer, jak np. AXIS P1346, jest niemal fotograficzna. Zastosowanie kamery AXIS P1346 HDTV z przetwornikiem 3 Mpx, wykorzystującej nowatorską metodę sterowania przysłoną, tzw. P-Iris (kombinacja oprogramowania Axis i sterowania obiektywem firmy KOWA), gwarantuje wysoki kontrast, głębię i ostrość obrazu, a jednocześnie niweluje efekt rozmywania się obrazu spowodowany dyfrakcją światła na krawędziach zbyt małego otworu przesłony. Cechy te mają szczególne znaczenie przy obserwacji długich korytarzy, przestrzeni parkingowych, dużych powierzchni i oddalonych obiektów.

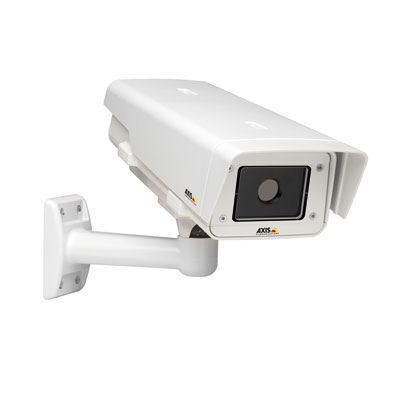

Fot. 2. Kamera termowizyjna AXIS Q1910

Materiał wizyjny materiałem dowodowym

Dzięki zastosowaniu najnowszych technologii, gwarantujących uzyskanie ostrego, klarownego obrazu, materiał wizyjny zarejestrowany przez kamery cyfrowe może służyć jako nieoceniony dowód w postępowaniach sądowych. Odróżnia to kamery cyfrowe od modeli analogowych, które nawet przy najwyższej z możliwych w ich przypadku rozdzielczości (4CIF) nie były w stanie dostarczać wiarygodnego obrazu scen o dużym natężeniu ruchu. Wynika to z charakteru obrazu analogowego, który powstaje w wyniku skanowania z przeplotem, tzn. obrazy tworzone są z dwóch pól linii parzystych i nieparzystych – ich nałożenie tworzy pełną klatkę. Ta cecha obrazu analogowego sprawia, że podczas obserwacji obiektu znajdującego się w ruchu występuje duże prawdopodobieństwo rozmycia się obrazu, co często uniemożliwia identyfikację osób lub pojazdów.

Uniwersalne zastosowania

Realizowany w technologii IP monitoring wizyjny znajduje dziś zastosowanie w wielu środowiskach, zarówno w niewielkich zakładach pracy czy sklepach, jak i w olbrzymich obiektach użyteczności publicznej. Niemal wszystkie obiekty olimpijskie na świecie objęte są nadzorem bazującym na technologii IP, wykorzystującym kamery i wideoserwery sieciowe, w tym także między innymi sprzęt produkowany przez firmę Axis Communications. Rozwiązania IP znajdują też szczególne zastosowanie w systemach monitoringu miejskiego. Wykorzystanie kamer o dużej rozdzielczości i szerokim kącie obserwacji pozwala na instalację znacznie mniejszej ich liczby niż w przypadku urządzeń o mniejszej rozdzielczości. Funkcje inteligentnej analizy obrazu umożliwiają znacznie mniejsze zaangażowanie personelu odpowiedzialnego za monitoring oraz wydajne przyspieszenie reakcji służb w razie wystąpienia sytuacji niestandardowych. Dodatkowo, dzięki funkcji PoE (Power over Ethernet) instalacja systemów IP nie wymaga dodatkowego okablowania służącego do zasilania urządzeń.

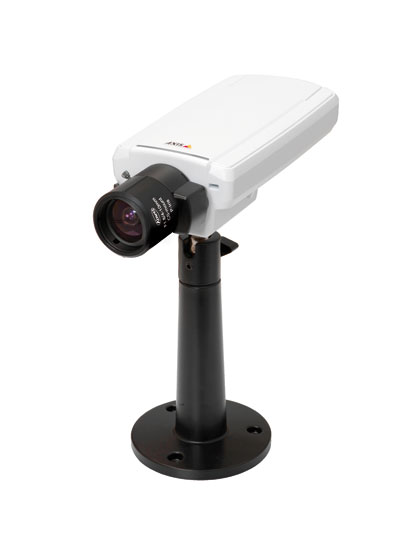

Fot. 3. Kamera HDTV/3 MP AXIS P1346 z P-Iris

Monitoring do zadań specjalnych

Rozwój systemów nadzoru wizyjnego zmierza w kierunku opracowywania urządzeń do coraz bardziej rozbudowanych instalacji zewnętrznych, stwarzających coraz wyższe wymagania użytkowe. Na rynku pojawiły się już systemy wykorzystujące kamery termowizyjne, które umożliwiają niezawodne wykrywanie ludzi i zdarzeń nawet w całkowitych ciemnościach lub w trudnych warunkach pogodowych, np. podczas silnej mgły czy zadymienia. Kamery te tworzą obraz w reakcji na ­ciepło emitowane przez pojazdy z silnikami cieplnymi lub przez ludzi i zwierzęta. Model AXIS Q1910-E spełnia wymagania IP66, dzięki czemu przystosowany jest do pracy na zewnątrz. Znakomicie sprawdza się w systemach monitoringu granic państwowych, na autostradach, drogach szybkiego ruchu, peronach stacji kolejowych, mostach i w tunelach. Kamera ta dostarcza obraz o rozdzielczości 160 x 128 pikseli, dysponuje kątem widzenia równym 17 stopni, wytwarza maksymalnie 8,33 klatek na sekundę. Kamera AXIS Q1910-E ma wbudowane funkcje inteligentnej analizy obrazu telewizyjnego, dzięki którym jest w stanie generować alarmy ostrzegające o próbach manipulacji, jest wyposażona w czujnik ruchu i ma możliwość transmisji sygnałów fonicznych. Wprowadzenie inteligentnych kamer termowizyjnych do oferty Axis Communications to posunięcie, które z pewnością wyznaczy kierunek rozwoju firmy na najbliższe lata.

Agata Majkucińska
Axis Communications

Zabezpieczenia 1/2010
