Systemy bezprzewodowe. Ekonomia, racjonalność, rozwój

Printer Friendly and PDF

leadRacjonalny wybór urządzeń elektronicznych nie jest łatwy. Gubimy się w gąszczu informacji, a z powodu braku czasu nie jesteśmy w stanie zapoznać się z wszystkimi nowymi rozwiązaniami. Dlatego wybieramy standardowe i często mniej ekonomiczne rozwiązania.

Podobną tendencję możemy zaobserwować także na rynku telewizji dozorowej. Systemy monitoringu są wszechobecne. Kamery są wykorzystywane w wielu miejscach. Niezależnie od tego, czy takim miejscem jest mały sklep, ogromny magazyn, parking czy plac zabaw, obowiązują te same zasady. Ponadto wszędzie mogą pojawić się problemy z zainstalowaniem kamer. Wymagania odbiorców ciągle rosną. Często konieczna jest transmisja sygnałów wizyjnych w miejscach, w których instalacja przewodów nie jest możliwa ze względu na odległości czy rozproszenie punktów, które mają być nadzorowane. Dynamiczne zmiany w infrastrukturze miast i osiedli wymuszają częstą zmianę lokalizacji kamer, a także modernizację sieci w której pracuje system monitoringu, np. w celu transmisji obrazów o rozdzielczości HD na duże odległości. Wiąże się to z pracochłonną i kosztowną modernizacją lub całkowitą wymianą sieci przewodowej. Projektanci systemów telewizji dozorowej, którzy upierają się przy zastosowaniu standardowych rozwiązań kablowych, nie mają łatwego zadania. Gdy mamy do czynienia z instalatorem akceptującym nowe rozwiązania, sytuacja wygląda zgoła inaczej. Duży wybór sprawdzonych urządzeń bezprzewodowych umożliwia projektowanie i modyfikowanie systemów dozorowych, a także uzyskanie dużych zasięgów podczas transmisji sygnałów wizyjnych.

fot1

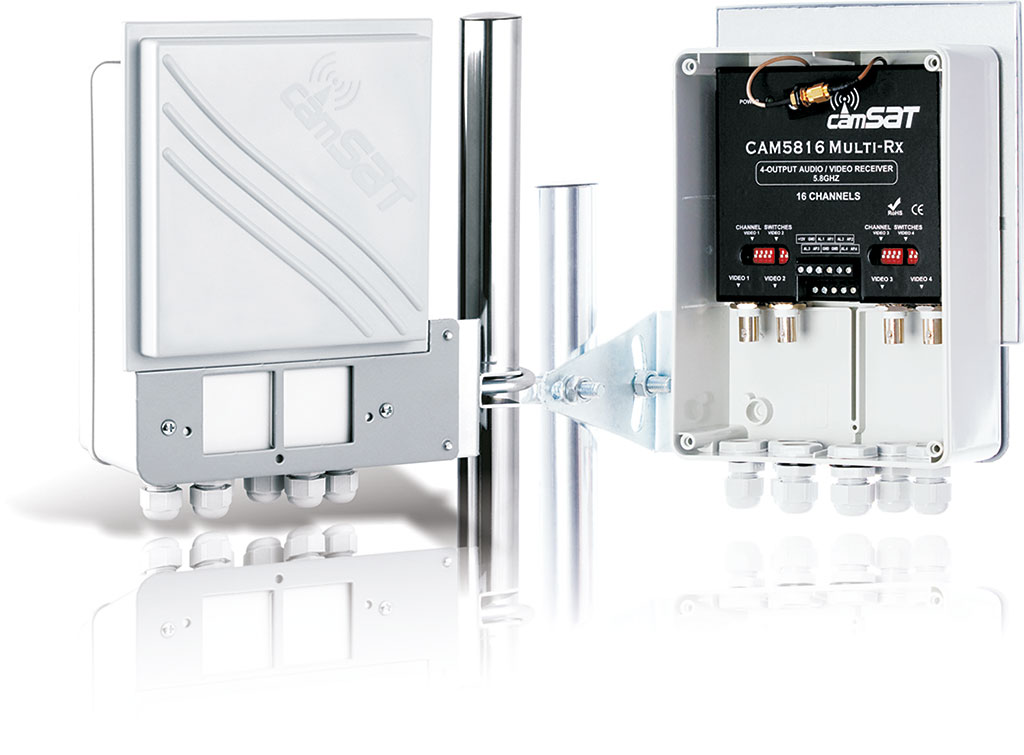

Fot. 1. CAM5816h Multi – bezprzewodowy system do przesyłu czterech analogowych sygnałów audio/wideo w jakości PAL

Jeszcze pod koniec 2011 roku trudne było uzyskanie poprawnej transmisji sygnału z kamer HD-SDI. Wielu odbiorców, zachęconych obietnicą otrzymywania obrazu o wysokiej rozdzielczości, decydowało się na to rozwiązanie podczas wymiany lub rozbudowy systemu monitoringu. Uzyskanie wysokiej jakości obrazu bywało jednak niemożliwe z powodu ograniczeń istniejącej infrastruktury, gdyż w celu uzyskania prawidłowej pracy kamer HD-SDI należy zastosować kabel koncentryczny o specjalnej konstrukcji, zapewniający przepustowość toru transmisyjnego na poziomie 1,5 Gb/s. Niegdyś w przypadku transmisji sygnału wizyjnego za pośrednictwem łącz SDI na większe odległości niezbędna była wymiana wszystkich kabli koncentrycznych lub ich zamiana na kable światłowodowe, a także użycie konwerterów o wysokiej przepustowości, co znacznie zwiększało koszty inwestycji. Rok 2012 przyniósł rozwiązanie tego problemu. W celu pełnego wykorzystania możliwości kamer o wysokiej rozdzielczości należy zapewnić szerokopasmową transmisję sygnału wizyjnego, co udało się bez trudu uzyskać dzięki urządzeniom CDS-5HD. Urządzenia te umożliwiają transmisję obrazu o rozdzielczości 1080p lub 720p i mają wszystkie zalety systemów bezprzewodowych. System CDS-5HD wykorzystuje zaawansowaną bezprzewodową technologię MIMO z modulacją OFDM, co gwarantuje stabilną transmisję obrazów ze znikomym opóźnieniem nie przekraczającym 30 ms. System CDS-5HD jest produkowany w kilku wersjach i daje możliwość niezależnego podłączenia różnych urządzeń (sterowanie dodatkowymi wejściami i wyjściami transmisja obrazu poprzez łącza SDI lub HDMI) oraz ich różnorodnego wykorzystania (transmisja obrazów ze stacjonarnych kamer HD-SDI, a także z kamer mobilnych). W ostatecznym rozrachunku zastosowanie systemu bezprzewodowego przynosi znaczne korzyści finansowe i umożliwia łatwą przebudowę systemu w przypadku konieczności jego modernizacji.

Dużym ułatwieniem dla instalatorów jest także wprowadzenie na rynek radiolinii umożliwiającej transmisję sygnału wizyjnego z kamer IP. Zapotrzebowanie na stabilne bezprzewodowe łącze IP jest bardzo duże, ponieważ nie zawsze możliwe jest wykorzystanie okablowania do przesyłu sygnału wizyjnego z kamer IP, które stają się coraz bardziej popularne. Zdarza się także, że łącza przewodowe nie mogą sprostać wymaganiom kamer o wysokiej rozdzielczości, co powoduje utratę jakości obrazu na skutek złego działania toru transmisyjnego łączącego kamerę z rejestratorem.

fot2

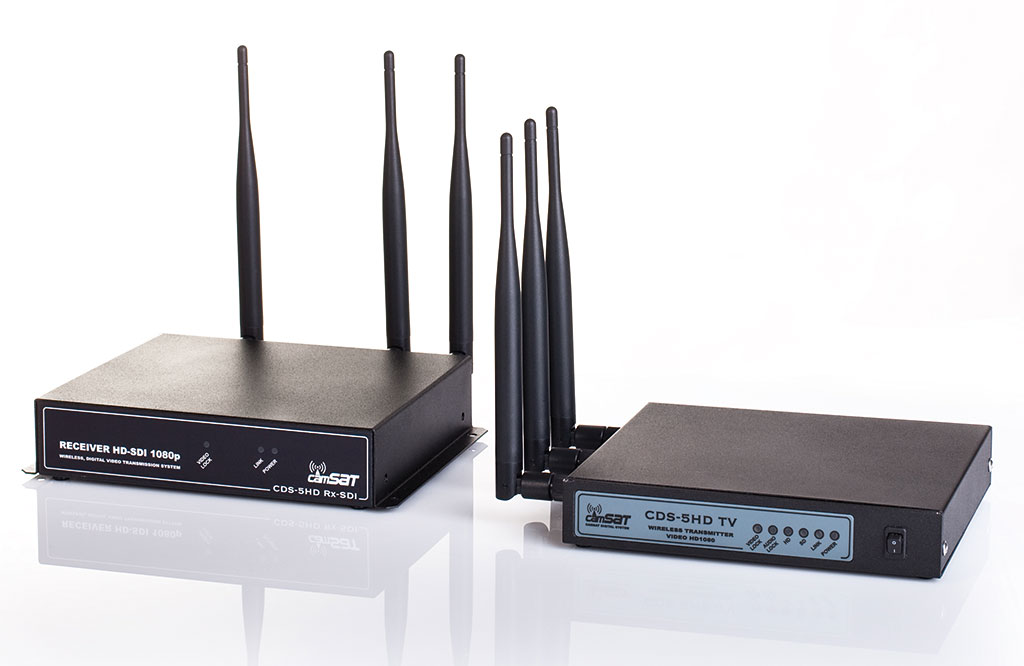

Fot. 2. CDS-5HD - bezprzewodowy system do przesyłu sygnału audiowizualnego w rozdzielczości HD

Do tej pory na rynku można było spotkać bezprzewodowe kamery IP, które nie charakteryzowały się zadowalającymi parametrami technicznymi. Często występowały problemy związane z brakiem płynności ruchu, przerwami w transmisji oraz małym zasięgiem systemu. Skutecznym rozwiązaniem tych problemów jest wprowadzenie urządzeń specjalnie przeznaczonych do bezprzewodowej transmisji sygnałów wizyjnych z kamer IP. CDS-5IP to bezprzewodowe urządzenie pracujące w paśmie 5,6 GHz, przeznaczone do przesyłania sygnału fonicznego i wizyjnego z kamer o różnych rozdzielczościach – od VGA 640×480, przez Full HD 1080p, do QSXGA 2560×2048. Urządzenie to pozwala na uzyskanie płynnej transmisji obrazów z prędkością 25 kl./s. Aby zmniejszyć opóźnienia powstające podczas transmisji cyfrowych danych, zastosowano procesory taktowane z częstotliwością aż 400 MHz. Zmniejszenie opóźnień jest bardzo ważne w przypadku kamer obrotowych. W urządzeniach CDS-5IP zastosowano zintegrowane dwupolaryzacyjne anteny kierunkowe, które pracują w systemie MIMO i mają zysk energetyczny równy 16 dBi, dzięki czemu zapewniona jest stabilna transmisja obrazów na odległość dochodzącą do dwóch kilometrów. Gdy zachodzi konieczność zwiększenia zasięgu lub instalacji anten dookolnych, niezbędnych podczas pracy w układzie punkt – wielopunkt, można skorzystać z dwóch złącz RP-SMA służących do podłączania anten zewnętrznych. Jest to rozwiązanie, które czyni urządzenie CDS-5IP bardzo wszechstronnym, elastycznie dopasowującym się do wymagań użytkownika, szczególnie w przypadku systemów monitorowania rozległych przestrzeni otwartych. W skład zespołu cyfrowych urządzeń bezprzewodowych, które znacznie ułatwiają pracę projektantom systemów dozorowych, wchodzą urządzenia serii CDS5021 STR. Zamieszczony opis oraz zestawienie parametrów dowodzi, że dotychczasowe zarzuty wobec bezprzewodowej transmisji sygnałów wizyjnych i fonicznych są już nieaktualne. Wysokiej jakości bezprzewodowe łącza cyfrowe świetnie zastępują tradycyjne łącza kablowe, zaś ich właściwości pozwalają na rozszerzenie zakresu zastosowań. Urządzenia CDS5021(STR) są wykorzystywane do transmisji obrazu z kamer instalowanych w windach lub na innych ruchomych obiektach, takich jak wózki widłowe używane na liniach produkcyjnych. Podgląd obrazów z kamer zainstalowanych na tego typu urządzeniach może być trudny do zrealizowania w przypadku zastosowania systemów opartych na transmisji przewodowej. Urządzenia CDS2051(STR) mogą znaleźć zastosowanie jako bezprzewodowe łącza przekazujące obrazy ze zdalnie sterowanych kamer poruszających się po scenie czy stadionie do kamerzysty pracującego wewnątrz wozu transmisyjnego. Mogą być też z powodzeniem wykorzystane w czasie imprez masowych do transmisji obrazu ze studia na telebimy umieszczone na obiektach, w których odbywają się te imprezy. Ciekawym zastosowaniem urządzeń CDS5021(STR) jest zdalna, bezprzewodowa transmisja obrazu z pokładu helikopterów czy zdalnie sterowanych obiektów latających, przykładowo wykorzystywanych do wykonywania ujęć widowni i boisk sportowych z większych wysokości, a także do wykrywania zagrożeń występujących podczas imprez masowych.

Urządzenia CDS5021(STR) zapewniają transmisję obrazu w standardzie PAL, z rozdzielczością 720×576 (D1) oraz prędkością 25 kl./s. Strumień danych jest zabezpieczony 128-bitowym kodem identyfikacyjnym, co gwarantuje zabezpieczenie przed podglądem przez osoby niepowołane. CDS5021(STR) posiada wejścia composite video oraz S-Video z dwoma kanałami fonicznymi. Umożliwia także transmisję sygnału sterującego z dowolnego pilota IR. Stabilne działanie sytemu uzyskano dzięki zastosowaniu modulacji OFDM, znanej z systemów cyfrowych WIMAX, w przypadku których uzyskano dużą prędkość transmisji przy niewielkiej kompresji obrazu.

Ręczne wybieranie kanału pracy oraz regulacja mocy sygnału radiowego doprowadzanego do anteny nadawczej są bardzo pomocne przy uruchamianiu wielu zestawów cyfrowych w jednym obiekcie. Odpowiednie ustawienie poszczególnych zestawów (rozdzielenie kanałów pracy, redukcja mocy nadawczej w przypadku mniejszych odległości) pozwala na znaczne ograniczenie poziomu zakłóceń.

W dowolnej chwili możliwe jest przełączenie zestawu w tryb automatycznego wyboru częstotliwości pracy (DFS). Ponadto funkcja watchdog resetuje układ nadawczo-odbiorczy w przypadku długotrwałej utraty połączenia radiowego. Możliwość ręcznej regulacji parametrów urządzenia CDS2051 STR pozwala uzyskać odpowiednie dla danego obiektu parametry toru radiowego.

Dostępnych jest również wiele analogowych urządzeń transmitujących sygnały wizyjne, foniczne i telemetryczne, które umożliwiają wiele zadań instalatorskich. Świetnie sprawdzające się urządzenia analogowe są doskonale znane większości dystrybutorów sprzętu CCTV. Przez dziesięć lat naszej działalności systemy bezprzewodowe CAMSAT ewoluowały, stając się z roku na rok coraz bardziej niezawodne. W całym okresie istnienia firmy do naszej oferty wprowadziliśmy wiele innowacyjnych rozwiązań. Wszystkie zmiany i ulepszenia miały na celu stworzenie urządzeń o jak najlepszych parametrach, umożliwiających transmisję obrazów w standardzie PAL, a później HD z zachowaniem jakości typowej dla tych standardów. Obecnie staramy się zadbać o to, by projektanci systemów dozorowych nie kierowali się stereotypami dotyczącymi urządzeń bezprzewodowych lecz rzetelnie uwzględniali wszystkie ich cechy oraz wybierali odpowiednie rozwiązania.

Więcej informacji o systemach bezprzewodowych znajdą Państwo we wcześniejszych numerach dwumiesięcznika Zabezpieczenia oraz na stronie www.camsat.com.pl.

CAMSAT

Zabezpieczenia 3/2013
