ULISSE COMPACT HD monitoruje dostosowaną do dużych prędkości linię kolejową na Tajwanie

Printer Friendly and PDF

Linia kolejowa jest z natury narażona na zagrożenia. Na kolei może dojść do różnych incydentów, aktów wandalizmu, przestępstw. W związku z tym w miejscach szczególnie narażonych należy zastosować niezawodne aktywne i pasywne analogowe systemy zabezpieczeń – podobne do tych, które są używane na lotniskach. Zastosowanie wizyjnego systemu dozorowego ma szczególne znaczenie, gdy chodzi o podniesienie poziomu bezpieczeństwa pasażerów. Pomaga też zapewnić punktualność i ciągłość, które są ważne w usługach transportowych, a także umożliwia ochronę infrastruktury i majątku kolei. Głowice PTZ typu ULISSE COMPACT HD firmy Videotec wybrano w celu monitorowania strategicznej tajwańskiej szybkiej linii kolejowej dużych prędkości.

Ukształtowanie terenu na Tajwanie – wysokie góry pokrywające dwie trzecie wyspy, znajdujące się w jej centralnych i wschodnich rejonach – spowodowało, że większość ludności kraju i jego socjoekonomiczna aktywność jest skoncentrowana na rozległych i żyznych równinach zachodniego wybrzeża.

Wysoka stopa wzrostu w różnych sektorach przemysłu w ostatnich dekadach doprowadziła do powstawania coraz większych korków na autostradach i zwykłych drogach, a także do zbyt dużego ruchu na trasach powietrznych w rejonie zachodniego wybrzeża. W celu ułatwienia transportu osób i towarów wzdłuż zachodniego korytarza pilnie potrzebna była modernizacja infrastruktury.

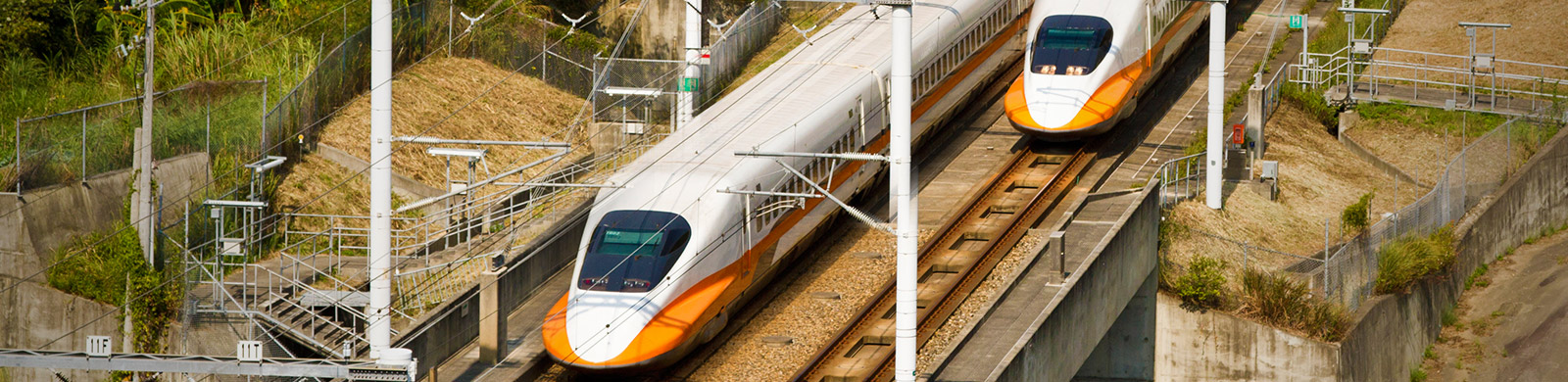

Wielkie przyśpieszenie społecznego i ekonomicznego rozwoju na Tajwanie zbiegło się z otwarciem dostosowanej do dużych prędkości linii kolejowej, której angielska nazwa to THSR (Taiwan High Speed Rail) – strategicznego połączenia, które umożliwiło szybki przejazd z położonego na północy miasta stołecznego Tajpej do Kaohsiung – największego uprzemysłowionego miasta na południu. THSR pokonuje 345 km i przejeżdża z jednego krańca kraju na drugi, zabierając 120 000 pasażerów dziennie w podróż trwającą 90 minut – znacznie krótszą niż podróż konwencjonalnymi pociągami trwająca cztery i pół godziny.



Fundamentalne znaczenie w przypadku tego niezwykłego przedsięwzięcia miał wybór wizyjnego systemu dozorowego, który miał być nie tylko niezawodny, ale także w pełni dostosowany do ciągłej obserwacji kluczowych miejsc, takich jak stacje, niektóre odcinki torów, tunele i mosty, oraz dostarczania bieżących informacji o wszystkich odbiegających od normy i zarazem potencjalnie niebezpiecznych sytuacjach osobom odpowiedzialnym za bezpieczeństwo, by pomóc w ten sposób w zapobieganiu incydentom.

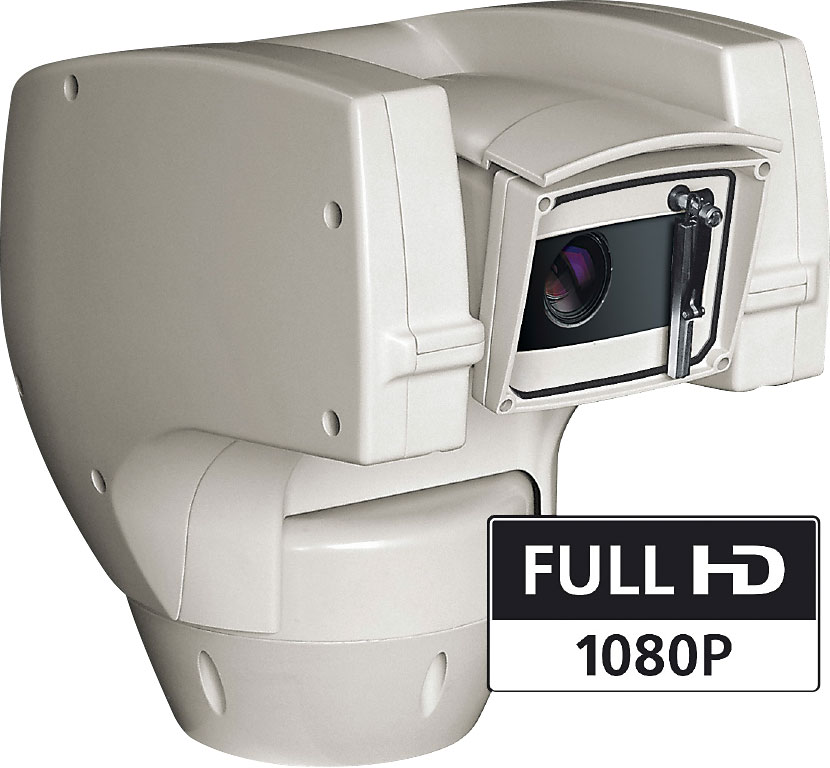

W celu monitorowania kluczowych części trasy zastosowano głowice PTZ ULISSE COMPACT HD firmy Videotec. Do ich wybrania przyczyniły się bardzo dobre parametry techniczne, w szczególności możliwość wytwarzania obrazu o rozdzielczości full HD, możliwość całkowicie zdalnego sterowania za pośrednictwem sieci IP, bardzo duża odporność na udary mechaniczne i inne zewnętrzne czynniki, a także fakt, że w zasadzie nie wymagają konserwacji.

Moduł kamerowy ma wysokoczułą matrycę CMOS Exmor o rozmiarach 1/2,8" i jest wyposażony w mechanicznie sterowany obiektyw zmiennoogniskowy o krotności 30×. Obrazy są wytwarzane i przesyłane do rejestratora z prędkością 60 klatek na sekundę, dzięki czemu jakość zarejestrowanego materiału wizyjnego jest znakomita. Niezależnie od prędkości poruszania się monitorowanych obiektów i odległości, z jakiej są obserwowane, szczegóły obrazu są zawsze doskonale widoczne, nawet w złych warunkach oświetleniowych. Dzięki zastosowaniu oświetlaczy pracujących w podczerwieni głowica może pracować zarówno w dzień, jak i w nocy.

Urządzenie ULISSE COMPACT HD zostało zaprojektowane w taki sposób, by mogło pracować w trudnych warunkach środowiskowych, w temperaturach mieszczących się w zakresie od -40°C od 60°C. Zapewnia maksymalną odporność na niekorzystne warunki pogodowe, takie jak deszcz, śnieg, silny wiatr, mróz. Jeśli głowica pracuje we mgle lub na obszarze zadymionym, możliwe jest użycie funkcji defog, dzięki której automatycznie dokonywane są niezbędne korekty, a w efekcie teren może być widziany wyraźnie.
Wmontowana w obudowę modułu kamerowego wycieraczka ze spryskiwaczem i opcjonalny zestaw składający się ze zbiornika z płynem do czyszczenia szyb oraz pompy (obsługiwane zdalnie) gwarantują czystość przedniej szyby modułu kamerowego i radykalnie ograniczają potrzebę wykonywania czynności konserwacyjnych.

Urządzenie ULISSE COMPACT HD jest obsługiwane zdalnie, za pośrednictwem sieci IP. Dotyczy to zarówno sterowania ruchami głowicy i regulacji ogniskowej obiektywu (funkcje PTZ), jak i konfigurowania oraz aktualizacji oprogramowania. To prawdziwa zaleta w przypadku jednostek umieszczanych wzdłuż odcinków linii kolejowej, które są trudno dostępne.

Głowica może być zainstalowana na szczycie wysokiego masztu bez uchwytów mocujących lub innych części powodujących tworzenie się martwej strefy, więc doskonale nadaje się obserwacji rozległych linii kolejowych.
ULISSE COMPACT HD transmituje obrazy skompresowane metodą H.264/AVC i MJPEG przez Ethernet.

Videotec
Tłumaczenie: Paweł Karczmarzyk
