Integracja, zdalny monitoring i zarządzanie rozległymi, zewnętrznymi systemami ochrony obwodowej, stanowią odwieczne wyzwanie dla projektantów i wykonawców.
Szczególnie trudne jest zbudowanie zintegrowanego systemu, składającego się z dużej liczby detektorów wykorzystujących różne technologie wykrywania intruzów. Zestaw produktów UltraLINK wprowadzony do sprzedaży przez firmę Senstar, pod koniec 2012 roku, w znacznym stopniu pomaga przezwyciężyć te trudności.

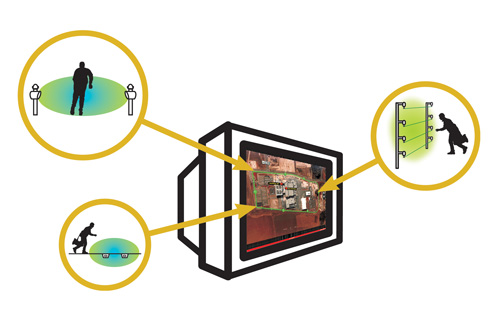

System UltraLink składa się z zestawu elementów elektronicznych, oraz pakietu oprogramowania sieciowego. UltraLink pozwala integrować nie tylko czujki produkcji Senstar (takie jak: Omnitrax, FlexPS, UltraWave, X-Field), ale również podłączać do systemu dodatkowe czujniki dowolnego typu, bezpośrednio sterować kamerami systemu CCTV, a także w prosty sposób łączyć system ochrony obwodowej z innymi systemami (np. nadrzędnym systemem monitoringu). Całość może być monitorowana i zarządzana ze stanowiska operatora, z wykorzystaniem jednej platformy programowej, wspólnej dla wszystkich urządzeń.
Elementy elektroniczne to:
- moduł sterownika wyposażony w kartę sieciową działającą w standardzie Silver (RS422, MMFiber lub SMFiber), zawiera 8 przekaźników alarmowych, 8 wejść izolowanych galwanicznie, port USB oraz gniazdo do montażu dodatkowych kart rozszerzających,
- karta z 32 przekaźnikami wyjściowymi,
- karta z 32 wyjściami typu „otwarty kolektor”,
- karta z 32 wejściami izolowanymi galwanicznie.
Moduł sterownika może zarządzać maksymalnie 272 wejściami-wyjściami.
Pakiet oprogramowania Network Manager Suite składa się z modułów:
Silver Network Manager (SNM) – służy do konfiguracji urządzeń i zarządzania siecią; jest to zestaw programów kontrolno-diagnostycznych (UCM, Plot, Status) wykorzystywanych do konfiguracji wszelkiego typu czujek Senstar. Umożliwiają one pełną zdalną diagnostykę czujek, odczyty logów, rejestracje przebiegów z wykresami sygnałów, programowanie parametrów itp.
Softweare Develompent KIT z pełną dokumentacją API – narzędzie umożliwiające tworzenie nakładek programowych do integracji TCP/IP lub DLL z innymi systemami.
Network Simulator – umożliwia tworzenie wirtualnej sieci. To znacznie ułatwia integrację i testowanie połączenia z innymi systemami monitoringu pochodzącymi od innych producentów lub systemami CCTV.
Alarm Integration Module (AIM) – oprogramowanie zarządzające wejściami i wyjściami modułów UltraLink, oraz wszystkich czujek Senstar, a także prezentację stanu systemu na mapie synoptycznej, oraz zarządzanie alarmami przez operatora systemu.
Więcej informacji na temat UltraLINK można uzyskać w firmie ZBAR z Łodzi oraz na stronie www.zbar.com.pl.
Bezpośr. inf. Karolina Zasada, Krystian Witczak
ZBAR
