Chomguard Security - pakiet przeznaczony do zarządzania systemami technicznych zabezpieczeń obiektu

Printer Friendly and PDF

lead.jpg Obecnie rynek systemów do zarządzania bezpieczeństwem i automatyką budynku oferuje szereg rozwiązań czołowych światowych producentów (m.in. Siemens, Honeywell, TAC, Delta Controls itp.). Systemy te najczęściej są efektem doświadczeń zdobytych podczas projektowania systemów automatyki budynkowej (BMS – Building Management System), dlatego inwestorzy szukający specjalistycznych rozwiązań o mniejszym stopniu skomplikowania potrzebują oprogramowania, które będzie niezależnie od automatyki obiektu zarządzać technicznymi zabezpieczeniami w sposób intuicyjny i skuteczny. Takim właśnie produktem jest pakiet Chomguard Security.

Charakterystyka programu

Chomguard Security jest najnowszej generacji specjalistycznym oprogramowaniem o architekturze modułowej, przeznaczonym do zarządzania bezpieczeństwem i automatyczną identyfikacją w dowolnej wielkości obiekcie lub na obszarze podlegającym ochronie. System jest odpowiedzialny za sterowanie, monitorowanie i wizualizację oraz zbieranie i zapis danych z systemów: telewizji dozorowej, kontroli dostępu, sygnalizacji włamania i napadu, sygnalizacji pożarowej, obsługi gości, drukowania identyfikatorów i zarządzania systemem kluczy, a także innych podsystemów działających na rzecz bezpieczeństwa obiektu.

Program integruje powyższe podsystemy w jednej spójnej i czytelnej dla użytkownika aplikacji. Zastosowanie jednego interfejsu dla tak wielu różnych podsystemów pozwala bardzo skutecznie zarządzać bezpieczeństwem, zapewniając użytkownikowi komfort pracy i bardzo szybki dostęp do każdej informacji o pracy systemu.

fot.1

Fot. 1. Widok menu głównego wizualizacji

Dzięki takiemu rozwiązaniu inwestor otrzymuje pełne wsparcie od jednego dostawcy (posiadającego autoryzację producenta). Nie jest więc narażony na znaczne koszty wdrożenia każdego systemu osobno i żmudne szkolenia pracowników w zakresie obsługi zupełnie różnych od siebie i bardzo często mało intuicyjnych aplikacji.

Chomguard Security należy do klasy systemów, które pozwalają na swobodne definiowanie wielu stacji i poziomów pracy operatorów, gdy zachodzi potrzeba pracy rozproszonej. Pakiet łączy stabilność typową dla systemów z górnej półki z elastycznością produktów szytych na miarę. Aplikacja pracuje na platformach Windows i Linux.

Chomguard Security jest programem polskim, napisanym przez grupę informatyków i skonsultowanym ze specjalistami ze służb mundurowych i z ekspertami z branży zabezpieczeń technicznych i ochrony mienia.

Architektura programu

Chomguard Security wykorzystuje najnowocześniejszą architekturę bazodanową i sprawdzone rozwiązania SQL i Oracle. Struktura systemu ma charakter otwarty i umożliwia korzystanie z dowolnego modułu, który jest w danej chwili potrzebny użytkownikowi (np. modułu kontroli dostępu), wraz z wymaganymi urządzeniami. Rozbudowa systemu o kolejne podsystemy na poziomie oprogramowania wiąże się tylko z instalacją kolejnych modułów aplikacji.

Chomguard Security pozwala na pracę z wykorzystaniem przeglądarki internetowej z kryptograficznym zabezpieczeniem transmisji – na takim poziomie jak w przypadku transakcji bankowych dokonywanych w Internecie. Komunikacja z urządzeniami oraz innymi systemami współdziałającymi jest możliwa za pośrednictwem sieci Ethernet 10/100/1000 Mb/s, portu szeregowego RS232 (systemy sygnalizacji pożarowej) lub RS422/485 oraz portu USB (np. w przypadku drukarek identyfikatorów czy czytników dowodów osobistych).

fot.2

Fot. 2. Widok okna do personalizacji identyfikatorów

Do serwera systemu Chomguard można logować się jednocześnie w wielu miejscach sieci. Uwzględniana jest przy tym priorytetyzacja pracy według wcześniej zdefiniowanych uprawnień operatorów lub stanowisk. Dzięki temu jeden system może zarządzać wieloma lokalizacjami, do których dostęp mają wybrani operatorzy oraz stanowisko nadrzędne, z którego można zarządzać całym systemem.

Interfejs użytkownika

Interfejs użytkownika umożliwia sterowanie funkcjami systemu. Wymaga podania hasła i nazwy w celu identyfikacji. Gdy użytkownik zaloguje się do systemu, pakiet sprawdza jego uprawnienia i umożliwia mu wykorzystanie tylko wcześniej zdefiniowanych funkcji. Każda modyfikacja funkcji programu, np. uprawnień, jest rejestrowana w bazie danych, co umożliwia administratorowi systemu sprawdzenie historii zmian funkcji według daty, rodzaju modyfikacji i użytkownika oraz wygenerowanie dotyczącego ich raportu. W praktyce pozwala to na dokładne zweryfikowanie działań użytkownika aplikacji i udowodnienie np. działań zabronionych.

Chomguard Security umożliwia operatorowi ograniczenie dostępu do wybranych danych. Można definiować wygląd danego okna lub skorzystać z możliwości pracy aplikacji na wielu monitorach jednocześnie, co daje operatorowi możliwość podziału ekranów monitorów do obserwacji każdej warstwy oddzielnie. Ograniczenia te ustanawia administrator systemu.

Interaktywna wizualizacja

Podstawową funkcją pakietu, która umożliwia zarządzanie bezpieczeństwem obiektu, jest wizualizacja zdarzeń. Aplikacja Chomguard Security pokazuje zdarzenia na monitorze komputera w czasie rzeczywistym i podejmuje zdefiniowane przez użytkownika akcje, odtwarza nagrane informacje o zdarzeniu, wyświetla informację graficzną (dynamicznie zmieniające się ikony oraz szczegółową informację o alarmie wraz z procedurami postępowania w osobnym oknie).

Program monitoruje szybkość reakcji użytkownika na zdarzenie alarmowe i w przypadku przedłużającego się braku reakcji może przesłać informację o alarmie do innych jednostek. W systemie rozróżniane są różne typy zdarzeń: od podstawowych (technicznych) o stanie urządzeń, poprzez informacje robocze o aktualnie wykonywanych przez poszczególne podzespoły systemu zadaniach i statusach, aż do informacji alarmowych (alarm napadowy, alarm włamaniowy, zbyt długo otwarte drzwi, próba użycia nieuprawnionej karty itp.).

Elementy systemów są zwizualizowane w postaci aktywnych punktów rozmieszczonych na planach obiektu. Sposób przedstawienia danego planu jest dowolny i zależy od preferencji użytkownika. Można włączyć wizualizację wszystkich podsystemów bądź każdego z nich w dowolnej kolejności, umożliwiając w ten sposób wyłączenie wszystkich niepotrzebnych komunikatów o poprawnie działających elementach i wskazanie tylko miejsca wystąpienia alarmu (zagrożenia).

Jako tła map synoptycznych obiektów mogą być zastosowane pliki rastrowe (np. BMP, TIFF, JPG) lub wektorowe (CorelDRAW) oraz pliki CAD.

Tworzenie raportów

Pakiet Chomguard Security ma zaawansowane funkcje generowania raportów. Dane można z łatwością zamieścić w specjalnych przestawnych tabelach metodą „przeciągnij i upuść” (ang. drag and drop). Użytkownik może wykorzystać dowolnie utworzone przez siebie filtry. Każda tabela w raporcie może zostać wydrukowana zgodnie z ustawieniami użytkownika. Pakiet ma wbudowany generator raportów. Dzięki temu inwestor może sam, we własnym zakresie, wygenerować dowolny raport bez konieczności ustalania tego z dostawcą systemu. Użytkownicy zaawansowani, umiejący programować zapytania w SQL, mają możliwość definiowania dowolnej liczby raportów, z których mogą korzystać użytkownicy niezaawansowani.

Podstawowe funkcje pakietu:

  • monitorowanie zdarzeń i alarmów w czasie rzeczywistym,
  • liczba użytkowników ograniczona jedynie zasobami sprzętowymi,
  • praca w kontekście wielu jednostek, jednostki głównej lub jednostek podrzędnych,
  • globalna kontrola kolejności wejścia/wyjścia,
  • wbudowany generator raportów – kreator umożliwiający tworzenie własnych raportów z systemu z wykorzystaniem przestawnych tabel i zaawansowanego filtrowania,
  • optymalizacja pracy w przypadku sieci o niskich przepustowościach (ISDN,PTSN,GSM,GPRS),
  • integracja z systemem alarmowym,
  • integracja z kontrolą dostępu,
  • integracja z systemem przeciwpożarowym,
  • integracja z telewizją dozorową,
  • sterowanie kołowrotami, bramkami, furtami stadionowymi,
  • sterowanie bramami i szlabanami parkingowymi,
  • sterowanie oświetleniem,
  • tworzenie list użytkowników oraz projektowanie i drukowanie identyfikatorów,
  • możliwość importu list użytkowników z innych baz danych (otwarte łącze bazy danych),
  • integracja z LDAP,
  • tworzenie interaktywnych map obiektów,
  • pełna integracja programowa czytników biometrycznych,
  • praca w sieci: LAN, WAN, Ethernet,
  • silniki bazy danych: MS SQL, Oracle,
  • systemy operacyjne: Windows, Linux,
  • współpraca z innymi aplikacjami z grupy Chomguard (wspólna baza danych).

Dodatkowe moduły Chomgurad Security:

  • moduł rozliczania czasu pracy,
  • moduł liczenia ludzi w strefach,
  • moduł integracji z serwerem OPC,
  • moduł zarządzania parkingiem,
  • moduł zarządzania windą,
  • moduł zarządzania wagą,
  • moduł zarządzania wydawaniem kluczy,
  • moduł obsługi gości,
  • moduł obsługi drukarki kart,
  • moduł obsługi śluzy,
  • moduł long range,
  • moduł kontroli pracy wartowników,
  • moduł narzędziowni,
  • moduł obsługi konwojów i sterowania śluzami.

Chomguard Security może pracować m.in. z urządzeniami:

Axis, ACTi, Aper, Bosch, NOVUS, SANYO, HID, Indala, Mifare, Unique, POLON ALFA, Galaxy, SATEL, DSC.

Zastosowania programu Chomguard Security

Chomguard Security ma zastosowanie wszędzie tam, gdzie istnieje ryzyko i prawdopodobieństwo wystąpienia zagrożenia osób i mienia, w szczególności w obiektach przemysłowych, wojskowych i policyjnych, biurowcach, na dworcach i w portach lotniczych, w elektrowniach, galeriach handlowych, ośrodkach akademickich, szpitalach, obiektach sportowych i centrach logistycznych.

rys.1

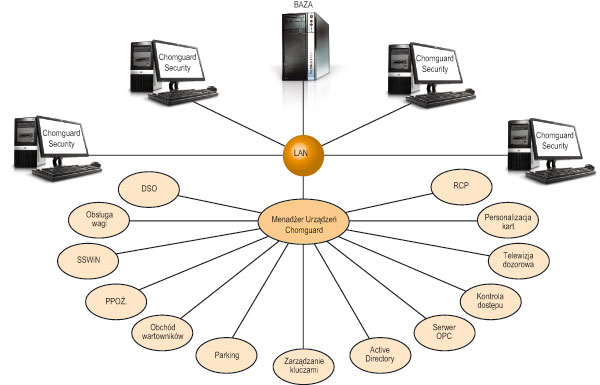

Rys.1. Schemat systemu Chomguard Security

Tomasz Krawczyk
chomtech.pl

Zabezpieczenia 6/2011
