Anglosasi zwykli mawiać o takich urządzeniach: „Great Value but Less Budget”. W czasopismach technicznych na polskim rynku takie rozwiązania określa się mianem „econo”, sugerując tym samym duże możliwości techniczne w rozsądnej cenie. Zwycięstwo w rankingu „econo” jest bez wątpienia bardziej wartościowe niż w pozostałych kategoriach, np. wydajności czy wyposażenia technicznego, ponieważ produkty tej kategorii są – w drodze kompromisu – wybierane przez zdecydowaną większość przyszłych użytkowników. Tym samym mają one uprzywilejowaną pozycję na rynku.
W niniejszym artykule chciałbym skupić uwagę czytelników na serii rejestratorów marki NOVUS, które posiadają cechy pozwalające zająć pozycję lidera w kategorii „econo”. Poniżej przedstawię najważniejsze funkcje i parametry rejestratorów, natomiast ich weryfikację pozostawię użytkownikom.
Seria E rejestratorów cyfrowych NOVUS składa się z pracujących w trybie pentapleks modeli NDR-EA4104, NDR-EA4208 i NDR-EA4416 oraz pracujących w trybie quadrupleks modeli NDR-EA3108 i NDR-EA3216. W rozróżnieniu wspomnianych urządzeń pomocny będzie poniższy diagram, opisujący strukturę ich nazewnictwa.
Rejestracja i algorytm kompresji H.264
We wszystkich modelach rejestratorów zaimplementowano procesory sygnałowe, które kompresują sygnały wizyjne w formacie H.264. Ten system kompresji wymaga większych zasobów systemowych (większej pamięci operacyjnej i szybszego taktowania procesora) aniżeli standard MPEG-4. Jest on jednak znacznie wydajniejszy, tzn. w przypadku typowych scen, z jakimi mamy do czynienia w telewizji dozorowej, pozwala na zmniejszenie zużycia przestrzeni dyskowej o 20%. W wielu dostępnych na rynku rejestratorach, które dysponują systemem kompresji H.264, nie jest możliwe równoczesne odtwarzanie wielu kanałów wizji (np. w podziale 4x4) ze względu na złożoność tego algorytmu. Dzięki zastosowanym wydajnym procesorom sygnałowym rejestratory serii E mogą dekodować równocześnie do 16 strumieni.
Rys. 1. Diagram opisujący strukturę nazewnictwa rejestratorów
Wszystkie rejestratory pozwalają na zapis w rozdzielczościach CIF (360×288), HalfD1 (720×288) i D1 (720×576). Modele NDR-EA4000 rejestrują w czasie rzeczywistym w rozdzielczości CIF (360×288) – modele 4-, 8- i 16-kanałowe rejestrują odpowiednio 400, 200 albo 100 obrazów/s. W rozdzielczości D1 prędkość zapisu wynosi odpowiednio 100, 50 albo 25 obrazów/s. Prędkość zapisu modeli NDR-EA3000 jest o połowę mniejsza. Rejestratory mają również funkcję zapisu przedalarmowego (do 30 sekund). Równolegle z zapisem wizji może być realizowany zapis dźwięku. Dla urządzeń NDR-EA4000 liczba kanałów wizji odpowiada liczbie kanałów dźwięku. Dla modeli NDR-EA3000 dostępne są cztery kanały dźwięku. Co ważne, obok typowych wejść typu line-in w rejestratorach są również wejścia mikrofonowe. Mikrofony podłączane do tych wejść nie wymagają przedwzmacniaczy, a co za tym idzie nie wymagają również dodatkowego zasilania.
Rejestratory dysponują funkcją szacowania czasu nagrywania odpowiadającego pojemności zainstalowanych dysków, niezależną od harmonogramu nagrywania. Ma ona charakter przybliżony i uwzględnia jedynie wartości prędkości nagrywania i stopnia kompresji, natomiast nie uwzględnia typu obserwowanej sceny.
Dla każdej kamery można zdefiniować niezależny harmonogram z dokładnością do 15 minut, a także prędkość i jakość nagrywania (stopień kompresji). Ponadto dla każdego procesora sygnałowego można określić rozdzielczość nagrywania. W zależności od modelu rejestratora procesor sygnałowy może odpowiadać za obróbkę od 4 do 16 strumieni wizji.
Dzięki zaawansowanej strukturze bazy danych rejestrator automatycznie utworzy kolejne segmenty danych w przypadku cofnięcia zegara systemowego (np. wskutek zmiany czasu).

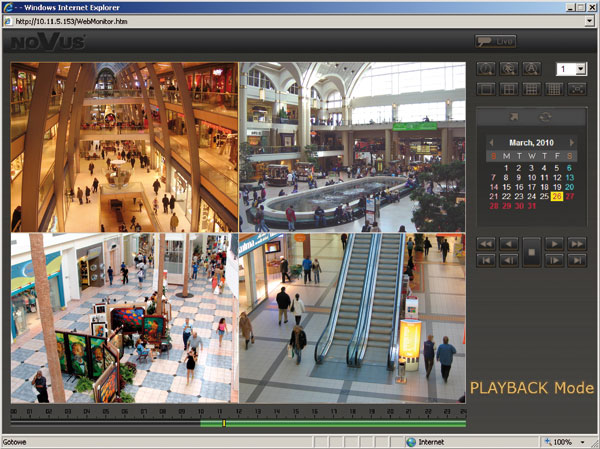

Rys. 2. Tryb odtwarzania rejestratora NDR-EA4416 z poziomu przeglądarki IE
Archiwum i kopiowanie
W wersji fabrycznej rejestrator umożliwia zainstalowanie do trzech dysków twardych HDD oraz jednego napędu DVD-RW. Ze względu na rosnącą popularność pamięci typu flash, wykorzystywanych do kopiowania nagrań, napęd DVD-RW, nie stanowi wyposażenia rejestratora. Istnieje możliwość rezygnacji z montażu napędu DVD-RW i dodania do systemu czwartego dysku twardego za pomocą dodatkowego zestawu montażowego.
Dla obiektów o podwyższonych wymogach bezpieczeństwa, ze względu na ryzyko awarii dysku twardego i utraty danych, w modelach NDR-EA4000 zaimplementowano funkcję mirroringu, czyli równoczesnego zapisu na dwóch dyskach twardych.
Zarejestrowane strumienie danych mogą być kopiowane do pliku z rozszerzeniem exe lub pliku w formacie MP4 lub STRG. Plik EXE, otwierany w przeglądarce internetowej IE7 lub wyższej, pozwala na odtwarzanie jednego lub wielu kanałów równocześnie. Plik MP4 może być odtwarzany za pomocą standardowego programu dekodującego, np. VLC, natomiast pliki w formacie STRG mogą być odtwarzane przez sam rejestrator lub oprogramowanie E-Viewer.
Rys. 3. Menu rejestratora NDR-EA4416 dostępne z poziomu przeglądarki IE
Sterowanie
Rejestratorami można sterować z poziomu klawiatury systemowej NV-KBD70 oraz przeznaczonej do obsługi DVR-ów klawiatury NV-KBD30. Sterowanie jest realizowane w standardzie RS485 z wykorzystaniem protokołu N-Control. Dodatkowo rejestratory mogą być obsługiwane za pomocą pilota IR, myszy USB, przycisków na panelu przednim lub zdalnie – za pomocą programu E-Viewer. Zarówno z poziomu rejestratora, jak i za pośrednictwem sieci można sterować położeniem kamer obrotowych oraz obsługiwać obiektyw motor-zoom z wykorzystaniem protokołu N-Control.
Ustawienia rejestratora można konfigurować zdalnie – za pomocą przeglądarki IE7 lub aplikacji E-Viewer.
Autodiagnostyka i powiadamianie
Rejestratory mają zaimplementowane funkcje zdalnego powiadamiania przez sieć za pośrednictwem programu E-Viewer. Aby skorzystać z tych funkcji, należy aktywować moduł, który będzie otrzymywał komunikaty z rozproszonej sieci rejestratorów. Powiadamianie dotyczy wystąpienia w systemie określonych zdarzeń: wykrycia ruchu, utraty sygnału, zaistnienia transakcji czy aktywacji wejścia alarmowego. Dodatkowo realizowane w rejestratorze procesy autodiagnostyki dostarczają informacji, które mogą być wysyłane do aplikacji nadzorczej w formie powiadomień dotyczących temperatury twardego dysku, jego statusu wynikającego z funkcji SMART oraz przepełnienia archiwum dyskowego. Można jednocześnie powiadamiać aplikacje zainstalowane na dziesięciu komputerach.
Rejestracja danych tekstowych
Rejestratory dysponują funkcją zapisu danych tekstowych, pobieranych przez dwa oddzielne porty, ze źródeł zewnętrznych, takich jak bankomaty, kasy fiskalne, systemy kontroli dostępu lub systemy alarmowe, przy czym odbywa się to zgodnie ze standardem ASCII. Zapisane dane tekstowe mogą być wyszukiwane według słów kluczowych, np. numerów kart lub nazw produktów. Dodatkowo sama transakcja może uruchomić nagrywanie wybranych kanałów, aktywować wyjścia przekaźnikowe lub wewnętrzny brzęczyk, jak również spowodować wysłanie informacji do modułu powiadamiania w aplikacji E-Viewer lub wiadomości e-mail z informacją tekstową. Dane tekstowe są dostępne w trybie odtwarzania zarówno lokalnie, jak i przez sieć.
Poziomy dostępu
Szczególnie ważna w przypadku wieloosobowego (operatorzy, serwisanci, administratorzy itp.) zarządzania rozproszoną grupą rejestratorów jest możliwość różnicowania poziomów dostępu poszczególnych osób do zasobów. Użytkowników można podzielić na osiem grup. W każdej z nich może być ośmiu użytkowników. Dla każdej grupy można zdefiniować 16 poziomów dostępu, obejmujących między innymi konfigurację ustawień, odtwarzanie, sterowanie kamerami PTZ.
Wyjście VGA
Rejestrator posiada wyjście monitorowe VGA, dla którego można programowo definiować rozdzielczość obrazu – od rozdzielczości 640×480 aż do rozdzielczości 1680×1500, która zapewnia pełne wykorzystanie możliwości dostępnych na rynku monitorów.
Sieć i aplikacja E-Viewer
Z rejestratorem może połączyć się równocześnie do dziesięciu użytkowników w trybie podglądu oraz do czterech użytkowników w trybie odtwarzania. Dla połączeń sieciowych dostępna jest funkcja ograniczania pasma, co jest szczególnie ważne dla sieci VPN ze względu na duże obciążenie pasma przez transmisję wizyjną. Dla połączeń sieciowych z dynamicznym adresem IP zaimplementowano funkcję DynDNS. Realizowane połączenia sieciowe nie wpływają na proces rejestracji.
Oprogramowanie E-Viewer umożliwia jednoczesne łączenie się z wieloma rejestratorami i wyświetlenie obrazów z kamer w podziale maksymalnym 8×8. Oprogramowanie umożliwia pracę wielomonitorową i równoczesny podgląd na żywo, odtwarzanie oraz podgląd statusu rejestratora. Za pomocą aplikacji można również dwukierunkowo transmitować dźwięk. Interfejs oprogramowania jest elastyczny i można dopasować jego wygląd do potrzeb i trybu pracy operatora. Oprogramowanie ma charakter modułowy, co ułatwia jego powiększenie o dodatkowe funkcje i umożliwia dalszy, przyszły rozwój, który będzie obejmował między innymi współpracę z urządzeniami mobilnymi czy zdalne nagrywanie.
Powyższa charakterystyka ogranicza się tylko na najważniejszych i najbardziej interesujących parametrów rejestratorów. Ramy artykułu w sposób oczywisty nie pozwalają na wyczerpującą charakterystykę, a szczegółowy opis wszystkich funkcji jest zawarty w instrukcjach obsługi. Rejestratory serii E będą miały swoją inaugurację na polskim rynku podczas targów Securex 2010. Tam też, na stoisku, będzie można sprawdzić ich możliwości. Ze względu na długi proces testowania dostępność oprogramowania E-Viewer jest przewidziana na koniec drugiego kwartału 2010 roku. Oprogramowanie, które stanowi integralną część rejestratora, będzie udostępnione nieodpłatnie na stronie internetowej.
Patryk Gańko
AAT Holding
Zabezpieczenia 2/2010
