Na początku roku firma Pelco, światowy lider w dziedzinie systemów CCTV, wprowadziła do swojej oferty nowe modele kamer kolorowych o wysokiej rozdzielczości: kamerę sieciową IP3701-2X i kamery serii C10CH. Celem artykułu jest dostarczenie podstawowych informacji o tych produktach.

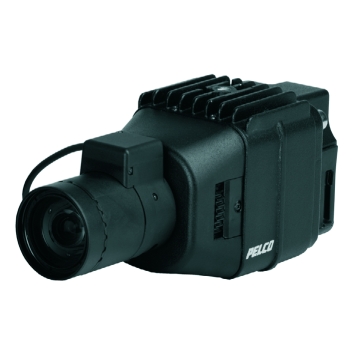

Kamera IP3701-2X
IP3701-2X jest kolorową kamerą o wysokiej rozdzielczości, przeznaczoną do pracy w sieciach IP. Wyposażona jest w interfejs sieciowy 100 Base-TX, przez który przesyła strumienie wideo do standardowej przeglądarki internetowej lub urządzenia rejestrującego. Nagrywanie materiału może być realizowane przy użyciu oprogramowania niezależnych producentów, takich jak Milestone Systems czy On-Net Surveillance Systems, Inc. (OnSSI). W sieciowym systemie Endura produkowanym przez Pelco strumienie wideo są nagrywane przez rejestratory sieciowe serii NVR5000. Pod koniec drugiego kwartału bieżącego roku przewidywane jest rozpoczęcie sprzedaży rejestratora Pelco DVR5100 w wersji 1.5, który będzie miał możliwość rejestracji strumieni wideo z kamer IP3701-2X i innych kamer IP produkowanych przez Pelco.
Wbudowany w kamerę IP3701-2X serwer wideo może wprowadzać do sieci trzy strumienie wideo. Dwa strumienie MPEG4 25 obrazów/s mogą być odbierane przez urządzenia rejestrujące i wyświetlające systemu Endura lub dowolne oprogramowanie z interfejsem zgodnym z protokołem IP Pelco. Trzeci skalowalny strumień MJPEG może być odbierany bezpośrednio przy użyciu przeglądarki internetowej Microsoft Internet Explorer lub Mozilla Firefox. Obsługiwane przez kamerę protokoły sieciowe to TCP, UDP (Unicast, Multicast IGMP), UPnP, DNS, DHCP, RTP i NTP. Dostępne rozdzielczości pracy dla strumieni MPEG4 to 4CIF (704 x 576), 2CIF (704 x 288), CIF (352 x 288) i CIF (176 x144).
Kamera jest przeznaczona do pracy wewnątrz pomieszczeń w zakresie temperatur od -10°C do 50°C. Uchwyt montuje się do górnej lub dolnej części obudowy. Minimalne oświetlenie obserwowanej sceny to 0,5 lx mierzone przy f/1,2, 40IRE i włączonej funkcji AGC. Obiektyw nie należy do wyposażenia kamery.
![]() | ![]() |
![]() | ![]() |
Firmy oferujące oprogramowanie typu BMS mogą zintegrować kamery IP3701-2X ze swoimi produktami, ponieważ Pelco udostępnia producentom oprogramowania dokumentację API umożliwiającą stworzenie sterownika do odbioru strumieni wideo. Do komunikacji z innymi urządzeniami kamery IP Pelco używają języka XML.
KKamera | Zasilanie | Model |
CCD 1/3 cala, kolorowa, 540 TVL, PAL | 24V~/12V= | C10CH-6X |
CCD 1/3 cala, kolorowa, 540 TVL, PAL | 230V~ | C10CH-7X |
Podstawowe cechy IP3701-2X:
- zasilanie w standardzie PoE (IEEE802.3af) lub 24 V~,
- otwarta architektura,
- trzy jednoczesne strumienie wideo:
- dwa strumienie MPEG-4 (25 obr/s przy QCIF, CIF, 2CIF, 4CIF),
- skalowalny strumień MJPEG do przeglądarki internetowej,
- protokoły TCP, UDP (Unicast, Multicast IGMP), UPnP, DNS, DHCP, RTP i NTP,
- wielopoziomowa hierarchia dostępu,
- rozszerzony zakres dynamiki (EDR),
- możliwość stosowania obiektywów C/CS,
- rozdzielczość 480 TVL,
- kompensacja oświetlenia tła,
- serwisowe analogowe wyjście wideo.
Rekomendowane obiektywy
Seria 13FA, 13FD - obiektywy o stałej ogniskowej, format 1/3 cala, FA (ręczna przesłona), FD (automatyczna przesłona, DD). Seria 13VA, 13VD - obiektywy o zmiennej ogniskowej, format 1/3 cala, VA (ręczna przesłona), VD (automatyczna przesłona, DD).

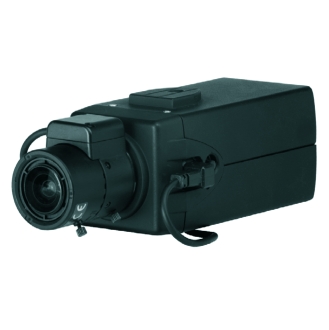

Kamery C10CH
Seria C10CH to w pełni wyposażone kamery kolorowe z przetwornikiem CCD 1/3 cala. Zostały tak zaprojektowane, aby zapewnić wyjątkową jakość obrazu nawet w bardzo trudnych warunkach oświetleniowych. Kamery cechuje kompaktowa obudowa, wysoka rozdzielczość 540 TVL i możliwość pracy przy oświetleniu minimum 0,3 lx. Na zastosowanie w większości aplikacji CCTV pozwalają wbudowane funkcje: automatyczna detekcja rodzaju zasilania 12V= lub 24V~, automatyczna regulacja wzmocnienia (AGC), elektroniczne sterowanie migawką (ESC), redukcja migotania. Dodatkowo C10CH ma wbudowaną funkcję automatycznego balansu bieli (AWB) dla trudnych warunków oświetleniowych, analogową funkcję „eclipser" i kompensację oświetlenia tła, która koryguje obraz tak, aby obiekty w polu widzenia kamery nie były widziane jako ciemne, jeśli ich tło jest silnie oświetlone. Ustawień związanych z funkcjami kamery dokonuje się przy użyciu menu ekranowego.
Kamera C10CH jest przystosowana do obiektywu z mocowaniem CS. Mogą być stosowane obiektywy ze stałą, ręcznie regulowaną lub automatyczną przesłoną (typu DC lub VD). Podłączenie sterowania przesłoną jest realizowane poprzez czterostykowy kwadratowy wtyk, który należy do standardowego wyposażenia obiektywów produkowanych przez Pelco. Menu ekranowe pozwala wybrać obszary maskowania, nazwy, korekcje pikseli i profile oświetlenia.
Instalacja kamer C10CH jest bardzo łatwa. Dla modelu C10CH-6X rekomendowane są obudowy DF5, DF8A, EH100, EH3508 i EH2508. Kamery te mogą być częścią zestawów Pelco DomePak i ImagePak. Opcjonalny uchwyt C10-UM może być stosowany wszędzie tam, gdzie kamera C10CH-6X lub C10CH-7X będzie montowana bez obudowy - na ścianie, suficie lub do profilu.
Rekomendowane obiektywy
Seria 13FA, 13FD - obiektywy o stałej ogniskowej, format 1/3 cala, FA (ręczna przesłona), FD (automatyczna przesłona, DD). Seria 13VA, 13VD - obiektywy o zmiennej ogniskowej, format 1/3 cala, VA (ręczna przesłona), VD (automatyczna przesłona, DD). Seria 13ZD - obiektywy motor-zoom, format 1/3 cala (automatyczna przesłona, DD). Obiektyw nie należy do wyposażenia kamery.
Główne cechy serii C10CH:
- kompaktowa obudowa,
- przetwornik CCD 1/3 cala,
- cyfrowa obróbka sygnału wizyjnego (DSP),
- rozdzielczość 540 TVL,
- czułość 0,4 lx,
- mocowanie obiektywu typu CS,
- automatyczna detekcja rodzaju sterowania przesłoną (DC/wideo),
- menu kamery na ekranie,
- funkcja automatycznego i ręcznego balansu bieli,
- automatyczna regulacja wzmocnienia, elektroniczne sterowanie migawką,
- kompensacja oświetlenia tła, redukcja migotania,
- automatyczna detekcja zasilania 12V=/24V~.
Modele
1. CCD 1/3 cala, kolorowa, 540 TVL, PAL - 24V – 24V~/12V=, model C10CH-6X
2. CCD 1/3 cala, kolorowa, 540 TVL, PAL, 230V~, modelC10CH-7X
Więcej informacji na temat opisanych kamer kolorowych można znaleźć na stronie http://www.pelco.com oraz u dystrybutorów Pelco w Polsce.
Norbert Góra
Pelco Europe
Zabezpieczenia 2/2008
